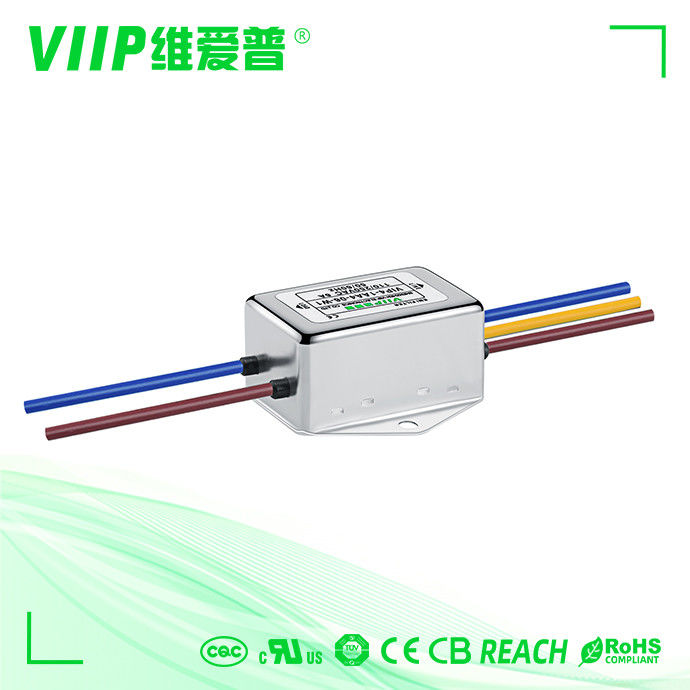

Name: Filtr dolnoprzepustowy AC EMI 110 V 250 V z przewodami przewodowymi
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP4-2B-20
Price: 14.05 USD
Availability: InStock

Nazwa marki:	VIIP
Numer modelu:	VIP4-2B-20
MOQ:	Do negocjacji
Cena £:	Zbywalny
Szczegóły opakowania:	333318
Warunki płatności:	T/T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

CE TUV ROHS REACH

Rodzaj:

Pojedynczy filtr AC

Napięcie znamionowe:

110/250 V AC

Funkcja transferu:

Niska przepustka

Aplikacja:

Sprzęt elektroniczny

typ przesyłki:

Montaż powierzchniowy

Orzecznictwo:

CE ROHS,CE CQC

Możliwość Supply:

2000 sztuk w ciągu 10-15 dni

Podkreślić:

Filtr EMI 110 V z przewodami przewodowymi

filtr EMI linii zasilającej 110 V 250 V

filtr dolnoprzepustowy AC EMI 110 V

Opis produktu

Dolnoprzepustowy z przewodami AC FILTR EMI Filtr linii zasilającej 110V 250V

Szybki szczegół:

Numer przedmiotu	VIP4-2B-20
typ przesyłki	Montaż powierzchniowy
Nominalna częstotliwość środkowa	10KHZ-30MHZ
Strata wtrąceniowa	60 ~ 90dB
Impedancja wejściowa	50 Ω
Napięcie znamionowe	110 V/250 V
Prąd znamionowy	20A
Temperatura otoczenia	40°C
Temperatura	25 / 085 / 21
Częstotliwość robocza	50/60 Hz
Linia do linii	1760 VDC
Linia do ziemi	2200 V prądu stałego
Maksymalny prąd upływu	250 V AC/60 Hz 0,8 mA Maks
Minimalne zamówienie	5szt
PORT	Shenzhen
Czas realizacji	5 ~ 15 dni roboczych

Cechy:

--Zaprojektowane 2-stopniowe ulepszone filtrowanie zapobiegające zasilaniu może powodować zakłócenia w działaniu urządzenia

--Różne opcje terminali pozwalają na wybór

-- Istnieje wiele części i kombinacji spełniających różne testy EMC klientów.

- Dostosowane produkty zgodnie z wymaganiami klienta.

Dane techniczne:

Nr części	Prąd znamionowy [A]	250VAC/50Hz @ 20C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	Terminale			Waga [g]
Nr części	Prąd znamionowy [A]	250VAC/50Hz @ 20C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	śruba	listwa zaciskowa	przewody	Waga [g]
VIP4-2A-01	1A	<0,5mA	Ryc. 2	Ryc. 1	- - -	- - -	0	95
VIP4-2A-03	3A	<0,5mA	Ryc. 2	Ryc. 1	- - -	- - -	0	95
VIP4-2A-06	6A	<0,5mA	Ryc. 2	Ryc. 1	- - -	- - -	0	95
VIP4-2A-10	10 A	<1,0 mA	Ryc.4	Ryc. 1	- - -	0	- - -	170
VIP4-2B-06	6A	<1,0 mA	Ryc.4	Ryc. 2	M4	0	- - -	170
VIP4-2B-10	10 A	<1,0 mA	Ryc.4	Ryc. 2	M4	0	- - -	170
VIP4-2B-20	20A	<1,0 mA	Ryc.4	Ryc. 2	M4	0	- - -	321
VIP4-2B -50	50A	<2,0 mA	Ryc. 5	Ryc. 2	M6	- - -	- - -	1400
VIP4-2B-100	100A	<2,0 mA	Ryc. 5	Ryc. 2	M6	- - -	- - -	2000
VIP4-2B-200	200A	<2,0 mA	Ryc. 5	Ryc. 2	M8	- - -	- - -	3000
VIP4-2C-01	1A	<0,5mA	Ryc. 1	Rys. 3	M10	- - -	0	65
VIP4-2C-03	3A	<0,5mA	Ryc. 2	Rys. 3	M10	- - -	0	95
VIP4-2C-06	6A	<1,0 mA	Ryc.4	Rys. 3	M4	0	- - -	175
VIP4-2C-10	10 A	<1,0 mA	Ryc.4	Rys. 3	M4	0	- - -	175
VIP4-2C-20	20A	<1,0 mA	Ryc. 5	Rys. 3	M4	- - -	- - -	600
VIP4-2C-50	50A	<2,0 mA	Ryc. 5	Rys. 3	M6	- - -	- - -	1600

Schemat elektryczny:

Filtr dolnoprzepustowy AC EMI 110 V 250 V z przewodami przewodowymi 0

Wymiar mechaniczny (jednostka: mm)

Nasza firma

Mamy UL;cUL;TÜV;CQC;CE;ROHS;ISO9001:2015;Certyfikat REACH w celu zapewnienia jakości produktu

Posiadamy odpowiedni profesjonalny sprzęt doświadczalny, dzięki czemu możemy bezpłatnie wykonać dla Państwa test diagnostyczny.

Bezpłatne wsparcie techniczne dotyczące rektyfikacji EMC i bezpłatna próbka testowa

Technologia automatyzacji, produkcja na dużą skalę, doskonała cena

Dobra obsługa, szybka dostawa!

Współpracuj z czołowym laboratorium naukowo-badawczym

Posiadamy profesjonalny zespół badawczo-rozwojowy
