Jednofazowy filtr EMI

Jednofazowe filtry EMI do montażu powierzchniowego 500VDC do przyrządu pomiarowego

Wszystkie kategorie

Ferrytowe pierścienie wokół kabli

Płaski rdzeń ferrytowy

Skontaktuj się z nami

Miss. Vicky Lee

vip6@szviip.com

19925448748

Skontaktuj się teraz

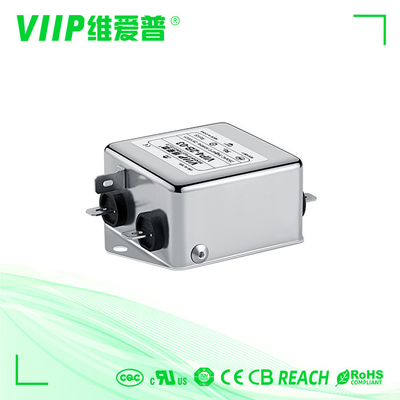

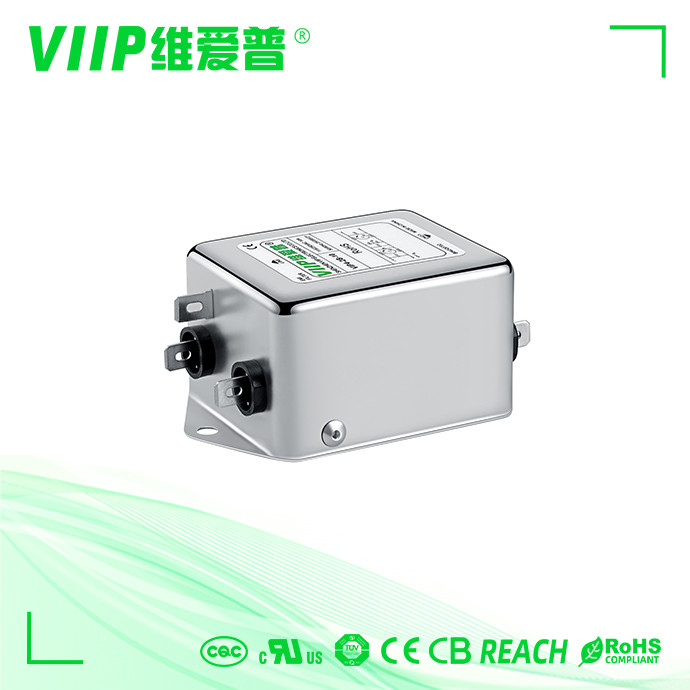

Jednofazowe filtry EMI do montażu powierzchniowego 500VDC do przyrządu pomiarowego

Nazwa marki:	VIIP WeiAiPu
Numer modelu:	VIP4-1A-06
MOQ:	1 sztuk
Cena £:	Zbywalny
Szczegóły opakowania:	333318
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

CE TUV UL CQC

Prąd znamionowy:

Rodzaj:

Filtr EMC

Napięcie znamionowe:

110/250 V AC

Funkcja transferu:

Filtr EMI AC

Strata wtrąceniowa:

w systemie 50OHM

Nominalna częstotliwość środkowa:

150 kHz ~ 30 MHz

Impedancja wejściowa:

500VDC/100MOHM MIN

Orzecznictwo:

CE ROHS

Zakres częstotliwości:

150 kHz do 30 GHz

Temperatura przechowywania:

-40°C~+85°C

Pozycja:

FILTR EMI

Częstotliwość robocza:

50/60hz

Nominalna częstotliwość środkowa:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Wymiary:

Różni się w zależności od modelu

Port:

Shenzhen

Styl zakończenia:

Kołki lutownicze

Prąd nominalny:

Różne

Waga:

290G-1000G

Rezystancja izolacji:

≥100MΩ

Zgodne z wymogami Rohs:

- Tak, proszę.

Wilgotność:

≤95% wilgotności względnej

Możliwość Supply:

2000 sztuk w ciągu 10-15 dni

Podkreślić:

Jednofazowe filtry EMI do montażu powierzchniowego

filtry EMI do montażu powierzchniowego 500VDC

jednofazowe filtry EMI 500VDC

Opis produktu

Filtry sieci zasilającej AC Jednofazowe filtry EMI do urządzeń elektrycznych Wysoka wydajność Niska

Szybki szczegół:

Miejsce pochodzenia: Chiny	Impedancja wejściowa: 50 Ω
Numer modelu: VIP4-1A-06	Prąd znamionowy: 6A
Nazwa marki: VIIP	Napięcie znamionowe: 110V/250V
Typ: filtr AC EMI	Strata wtrąceniowa: 30-100dB
Funkcja transferu: dolnoprzepustowy	Linia do linii: 1760VDC
Nominalna częstotliwość środkowa: 150 KHZ ~ 30 MHZ	Linia do ziemi: 2000VAC
Port: SHENZHEN	Certyfikat: ISO9001 CE ROHS cUL TUV
Minimalna ilość: 1 szt	Częstotliwość robocza: 50/60 HZ
Rodzaj opakowania: montaż powierzchniowy	Zakres temperatur: 25 / 085 / 21

Jednofazowe filtry sieciowe ogólnego przeznaczenia, łatwe w instalacji, dostępne dla małych urządzeń elektronicznych i przyrządów pomiarowych

Rysunek konspektu i wymiary:

Dane techniczne:

Nr części	Prąd znamionowy [A]	250VAC/50Hz @ 20C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	Terminale			Waga [g]
Nr części	Prąd znamionowy [A]	250VAC/50Hz @ 20C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	śruba	listwa zaciskowa	przewody	Waga [g]
VIP4-1A-01	1A	<0,5mA	Ryc. 1	Ryc. 1	- - -	- - -	0	65
VIP4-1A-03	3A	<0,5mA	Ryc. 1	Ryc. 1	- - -	- - -	0	65
VIP4-1A-06	6A	<0,5mA	Ryc. 1	Ryc. 1	- - -	- - -	0	65
VIP4-1A-10	10 A	<0,5mA	Ryc. 2	Ryc. 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1,0 mA	Ryc. 3/Rys. 4	Ryc. 2	M4	0	- - -	140
VIP4-1B-10	10 A	<1,0 mA	Ryc. 3/Rys. 4	Ryc. 2	M4	0	- - -	170
VIP4-1B-20	20A	<1,0 mA	Ryc. 3/Rys. 4	Ryc. 2	M4	0	- - -	170
VIP4-1B-30	30A	<1,0 mA	Ryc. 5	Ryc. 2	M6	- - -	- - -	320
VIP4-1B-50	50A	<2,0 mA	Ryc. 5	Ryc. 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2,0 mA	Ryc. 5	Ryc. 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2,0 mA	Ryc. 5	Ryc. 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2,0 mA	Ryc. 5	Ryc. 2	M10	- - -	- - -	1900

Schemat elektryczny:

Jednofazowe filtry EMI do montażu powierzchniowego 500VDC do przyrządu pomiarowego 0

Wymiar mechaniczny (jednostka: mm)

Aplikacje:

Białe gospodarstwo domowe

Inteligentny dom

Inteligentny terminal

Zasilacz

Moc i energia

Sprzęt elektryczny i elektroniczny

Dobra konsumpcyjne

Urządzenie medyczne

sprzęt datacom

Jednofazowe filtry EMI do montażu powierzchniowego 500VDC do przyrządu pomiarowego 1

Często zadawane pytania:
P: Czy oferujecie spersonalizowany produkt?
Odp .: Tak, możemy opracować nową formę, jeśli możesz dostarczyć nam próbki lub rysunki i specyfikację.

P: Czy jesteś producentem ISO9001?
Odp .: Tak, jesteśmy profesjonalnym producentem projektowania i produkcji filtrów EMI od 2009 roku.

P: Jak długi jest czas dostawy?
Odp.: zapewniamy szybką dostawę.Ogólnie rzecz biorąc, pobieranie próbek zajmie 2-5 dni;10 do 15 dla małych zamówień, 15-25 dni dla masowej produkcji po otrzymaniu zaliczki.Konkretny czas dostawy zależy od pozycji i ilości zamówienia.Proszę skontaktuj się z nami

P: A co z warunkami płatności?
Odp.: akceptujemy również T/T Western Union, Paypal itp.

P: A co z certyfikatami?
Odp.: ISO 9001, CE, TUV, UL, ROHS, ENEC, REACH itp.

Znaków:

Filtr wejściowy zasilania 30dB

filtr EMI 100dB 10A

filtr EMI w metalowej obudowie 10A
