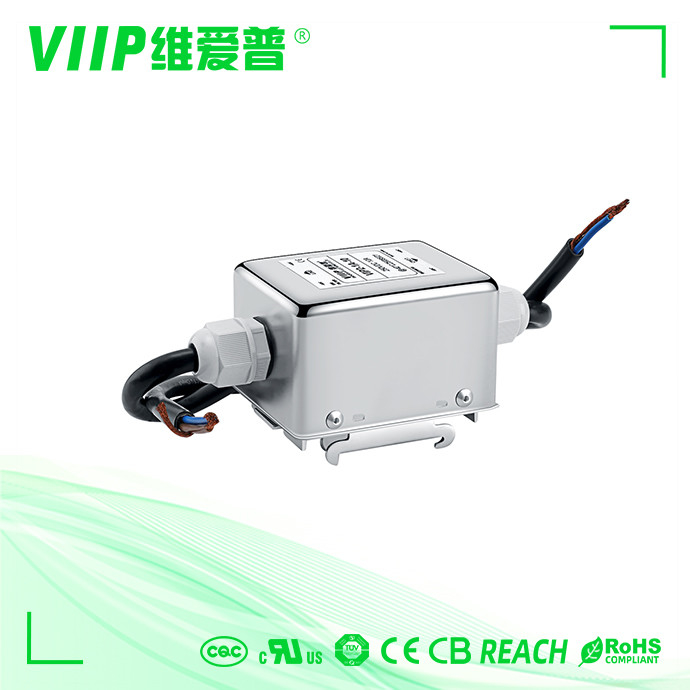

Name: Przełącznik zasilania DC EMI Filtry 50A 2250VDC 150Khz-30Mhz
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP2-1B-50
Price: 14.05 USD
Availability: InStock

Nazwa marki:	VIIP
Numer modelu:	VIP2-1B-50
MOQ:	100 sztuk
Cena £:	Zbywalny
Szczegóły opakowania:	333318
Warunki płatności:	T/T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

CE TUV UL ROHS REACH

Funkcja transferu:

FILTR EMI prądu stałego

Napięcie znamionowe:

0-250V DC

Aktualny:

Aplikacja:

Sprzęt prądu stałego

Możliwość Supply:

2000 sztuk w ciągu 10-15 dni

Podkreślić:

2250VDC filtr zasilania dc

filtry DC EMI 50A 2250VDC

30Mhz DC EMI filtry 50A

Opis produktu

przełącz zasilanie linii zasilania prądem stałym filtr szumów filtr emi 50A

Szybki szczegół:

Numer modelu	VIP2-1B-50
Miejsce pochodzenia	Chiny
Funkcja transferu	Niska przepustka
Napięcie testowe	DC
Sprawa	Metalowe opakowanie
Aplikacja	przełącz zasilanie, wymianę SPC i inne urządzenie elektryczne prądu stałego

Opis

Filtry prądu stałego ogólnego przeznaczenia o dobrych parametrach tłumienia w zakresie częstotliwości 150Khz-30Mhz

NUMER CZĘŚCI: VIP2-1B-50

CHARAKTERYSTYKA:

(1) NAPIĘCIE ZNAMIONOWE............................................ 0-380VDC

(2) AKTUALNY RATING:.................................................

PRZY 380VDC .....50A RMS Maks.

(3) CZĘSTOTLIWOŚĆ ROBOCZA: 0-400 Hz

(4) OCENA HIPOT (NA JEDNĄ MINUTĘ)

LINIA DO UZIEMIENIA 2250 VDC

B. LINIA DO LINI ...... 500VDC

(5) IR:100M omów PRZY 500VDC DOWOLNE WEJŚCIE LUB WYJŚCIE DO UZIEMIENIA

(6) ZAKRES TEMPERATUR: -25"C -+85"C

Dane techniczne:

Nr części	Prąd znamionowy [A]	Wymiary fizyczne	Schematy elektryczne	Terminale			Waga [g]
VIP2-2A-01	1A	Rys. 1	Rys. 1	- - -	- - -	0	95
VIP2-2A-03	3A	Rys. 1	Rys. 1	- - -	- - -	0	95
VIP2-2A-06	6A	Ryc. 1/Rys.2	Rys. 1	- - -	0	0	95/175
VIP2-2A-10	10 A	Ryc. 2	Rys. 1	- - -	0	- - -	175
VIP2-2B-20	20A	Ryc.3	Ryc.2	M4	- - -	- - -	320
VIP2-2B-30	30	Ryc.3	Ryc.2	M6	- - -	- - -	320
VIP2-2B-50	50	Ryc.4	Ryc.2	M6	- - -	- - -	1400
VIP2-2B-100	100A	Ryc.4	Ryc.2	M8	- - -	- - -	2000

Terminal:

Przełącznik zasilania DC EMI Filtry 50A 2250VDC 150Khz-30Mhz 0

Napięcie znamionowe	0-250VDC		Prąd znamionowy: IR		0,5A-300A
Napięcie testowe	DC		Kategoria klimatyczna		25/085/21 (-25°C/+85°C Test w wilgotnym i gorącym miejscu przez 21 dni)

Schematy elektryczne

Przełącznik zasilania DC EMI Filtry 50A 2250VDC 150Khz-30Mhz 1

Wymiar mechaniczny (jednostka: mm)

Przełącznik zasilania DC EMI Filtry 50A 2250VDC 150Khz-30Mhz 2

	A	B	C	D	mi	F	G	H	I	J	k	Ł	M	N	Q
1A	51	33	29	70	--	351	60	--	Φ4,5	--	20	9	19	--	--

3A	51	33	29	70	--	351	60	--	Φ4,5	--	20	9	19	--	--

	51	33	29	70	--	351	60	--	Φ4,5	--	20	9	19	--	--
6A
	51	51	29	73		73	63		Φ4,5	--	25	10	22	15,5	6 3*0 8

10 A	51	51	29	73	--	73	63	--	Φ4,5	--	25	10	22	15,5

20A	73	56	45	97	--	105	87	--	Φ4,8	--	24	28,5	12	3.3	M4

30A	73	56	45	97	--	114	87	--	Φ4,8	--	24	28,5	12	3.6	M6

50A	150	105	60	--	135	190	90	120	Φ4,0	6	50	35	15	3.1	M6

100A	200	127	80	--	170	264	116	150	Φ6,0	9	70	50	30	9	M8

tolerancja	1	1	1	1	1	1	±1	0 5	1	±1	0 5	0 5	0 5		0 5

Aplikacje:

przełącz zasilanie, wymianę SPC i inne urządzenie elektryczne prądu stałego

Przełącznik zasilania DC EMI Filtry 50A 2250VDC 150Khz-30Mhz 3
