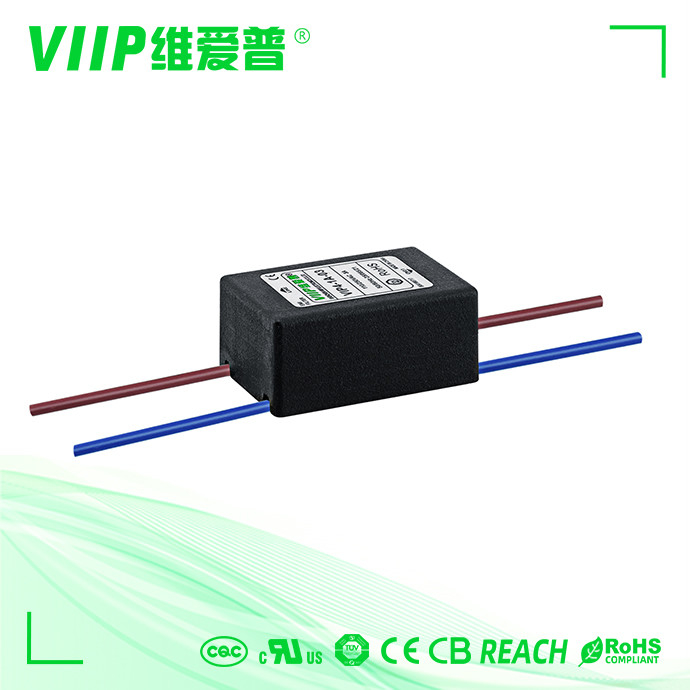

Filtr przeciwzakłóceniowy EMI

30A Jednostopniowy filtr przeciwzakłóceniowy 30-100dB Filtr liniowy AC 30-100dB

Wszystkie kategorie

Ferrytowe pierścienie wokół kabli

Płaski rdzeń ferrytowy

Skontaktuj się z nami

Miss. Vicky Lee

vip6@szviip.com

19925448748

Skontaktuj się teraz

30A Jednostopniowy filtr przeciwzakłóceniowy 30-100dB Filtr liniowy AC 30-100dB

Nazwa marki:	VIIP
Numer modelu:	VIP4-1B-30
MOQ:	Do negocjacji
Cena £:	Zbywalny
Szczegóły opakowania:	333318
Warunki płatności:	T/T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

CE TUV UL ROHS REACH

Prąd znamionowy:

Rodzaj:

Filtr tłumiący EMI

Orzecznictwo:

CE ROHS

Linia do linii:

1450 VDC

Aplikacja:

Sprzęt elektroniczny

typ przesyłki:

Montaż powierzchniowy

Możliwość Supply:

2000 sztuk w ciągu 10-15 dni

Podkreślić:

30A jednostopniowy filtr przeciwzakłóceniowy

filtr EMI 100dB AC

filtr przeciwzakłóceniowy 30A 30dB

Opis produktu

30-amperowy filtr tłumiący EMI, filtr zakłóceń elektromagnetycznych

Szybki szczegół:

Miejsce pochodzenia	Chiny
Numer modelu	VIP4-1B-30
Impedancja wejściowa	50 Ω
IStrata wejściowa	30-100dB
Linia do linii	1760 VDC
Nominalna częstotliwość środkowa	150KHZ ~ 30MHZ
Certyfikat	ISO9001 CE ROHS cUL TUV
Częstotliwość robocza	50/60 Hz
Zakres temperatury	25 / 085 / 21

Jednostopniowe filtry trybu wspólnego z doskonałym efektem.Filtry prądu przemiennego ogólnego przeznaczenia o dobrych parametrach tłumienia w zakresie częstotliwości 150 kHz-30 MHz

Tabele jednofazowego filtra emi:

Nr części	Prąd znamionowy [A]	250VAC/50Hz @ 20C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	Terminale			Waga [g]
Nr części	Prąd znamionowy [A]	250VAC/50Hz @ 20C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	śruba	listwa zaciskowa	przewody	Waga [g]
VIP4-1A-01	1A	<0,5mA	Ryc. 1	Ryc. 1	- - -	- - -	0	65
VIP4-1A-03	3A	<0,5mA	Ryc. 1	Ryc. 1	- - -	- - -	0	65
VIP4-1A-06	6A	<0,5mA	Ryc. 1	Ryc. 1	- - -	- - -	0	65
VIP4-1A-10	10 A	<0,5mA	Ryc. 2	Ryc. 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1,0 mA	Ryc. 3/Rys. 4	Ryc. 2	M4	0	- - -	140
VIP4-1B-10	10 A	<1,0 mA	Ryc. 3/Rys. 4	Ryc. 2	M4	0	- - -	170
VIP4-1B-20	20A	<1,0 mA	Ryc. 3/Rys. 4	Ryc. 2	M4	0	- - -	170
VIP4-1B-30	30A	<1,0 mA	Ryc. 5	Ryc. 2	M6	- - -	- - -	320
VIP4-1B-50	50A	<2,0 mA	Ryc. 5	Ryc. 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2,0 mA	Ryc. 5	Ryc. 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2,0 mA	Ryc. 5	Ryc. 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2,0 mA	Ryc. 5	Ryc. 2	M10	- - -	- - -	1900

Schemat elektryczny:

30A Jednostopniowy filtr przeciwzakłóceniowy 30-100dB Filtr liniowy AC 30-100dB 0

Wymiar mechaniczny (jednostka: mm)

		A	B	C	D	mi	F	G	H		k	Ł	M	N	p	Q
VIP4-1B		51	51	29	73	---	73	63	---	Φ4,5	25	10	22	---	15,5	6,3*0,8
	6A								---
		51	51	29	86	---	86	63	---	Φ4,5	25	10	9	3.4	15,5	M4
									---
		51	51	29	73	---	73	63	---	Φ4,5	25	10	22	---	15,5	6,3*0,8
	10 A								---
		51	51	29	86	---	86	63	---	Φ4,5	25	10	22	3.4	15,5	M4
									---
		51	51	29	73	---	73	63	---	Φ4,5	25	10	22	---	15,5	6,3*0,8
	20A
		51	51	29	84	---	84	63	---	Φ4,5	25	20	8.5	2.5	---	M4

	30A	63	51	38	85	---	104	75	---	Φ5,0	25	25	9	3.8	---	M6

	50A	96	80	42	---	105	137	50	95	Φ4,0	6	42	20	20	3.4	M6

	100A	120	100	50		130	184	80	115	Φ4,0	6	66	28	10	9	M8

	150A	150	105	60		135	214	90	120	Φ4,0	6	50	35	15	4.8	M10

	200A	150	105	60		135	213	90	120	Φ4,0	6	50	35	15	4.4	M10

Tolerancje		±1	±1	土1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

Aplikacje:

1. Sprzęt elektryczny i elektroniczny

2. Sprzęt medyczny

3. Sprzęt do transmisji danych

4. Sprzęt automatyki biurowej

Znaków:
