Filtr przeciwzakłóceniowy EMI

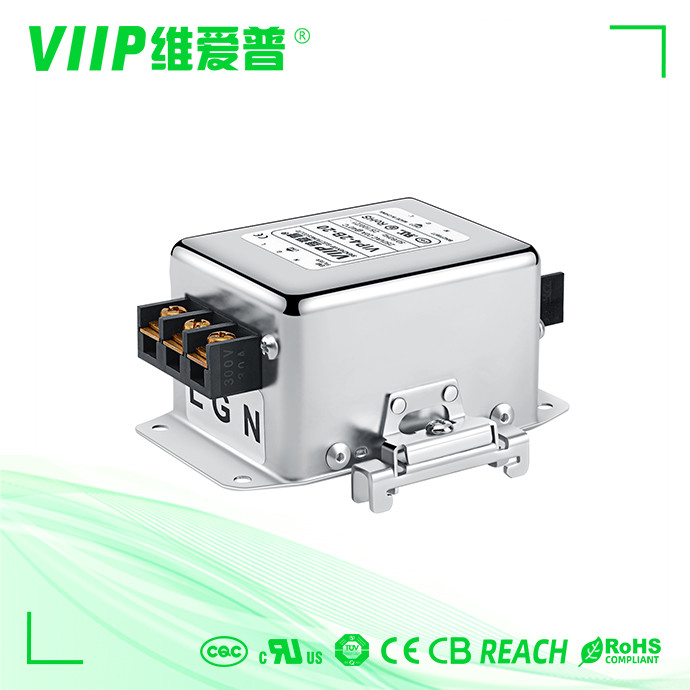

Elektryczny filtr tłumiący zakłócenia elektromagnetyczne 20A jednofazowy

Wszystkie kategorie

Ferrytowe pierścienie wokół kabli

Płaski rdzeń ferrytowy

Skontaktuj się z nami

Miss. Vicky Lee

vip6@szviip.com

19925448748

Skontaktuj się teraz

Elektryczny filtr tłumiący zakłócenia elektromagnetyczne 20A jednofazowy

Nazwa marki:	VIIP
Numer modelu:	VIP4-1B-20
MOQ:	Do negocjacji
Cena £:	Zbywalny
Szczegóły opakowania:	333318
Warunki płatności:	T/T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

CE TUV UL ROHS REACH

Prąd znamionowy:

Rodzaj:

Filtr tłumiący EMI

Orzecznictwo:

CE ROHS

Linia do linii:

1450 VDC

Aplikacja:

Sprzęt elektroniczny

typ przesyłki:

Montaż powierzchniowy

Możliwość Supply:

2000 sztuk w ciągu 10-15 dni

Podkreślić:

20A elektryczny filtr przeciwzakłóceniowy

filtr przeciwzakłóceniowy 20A

jednofazowy filtr przeciwzakłóceniowy EMI;

Opis produktu

Elektryczny filtr tłumiący EMI Jednofazowa usługa niestandardowa

Szybki szczegół:

Przedmiot	Filtr tłumiący EMI
Model	VIP4-1B-20
Funkcja transferu	Niska przepustka
typ przesyłki	Montaż powierzchniowy
Nominalna częstotliwość środkowa	150K-30MHZ
Strata wtrąceniowa	60 ~ 90dB
Impedancja wejściowa	50 Ω
Napięcie znamionowe	110 V/250 V
Prąd znamionowy	1~50A
Temperatura otoczenia	40°C
Zakres temperatury	25 / 085 / 21
Częstotliwość robocza	50/60 Hz
Linia do linii	1450 V prądu stałego
Linia do ziemi	2250 V prądu stałego
Maksymalny prąd upływu	250 V AC/60 Hz 0,8 mA Maks
Minimalne zamówienie	10 sztuk
Port	Shenzhen
wiodący czas	5 ~ 15 dni

Jednostopniowe filtry trybu wspólnego z doskonałym efektem.Filtry prądu przemiennego ogólnego przeznaczenia o dobrych parametrach tłumienia w zakresie częstotliwości 150 kHz-30 MHz

Dane techniczne:

Tabulatury:

Nr części	Prąd znamionowy [A]	250 V AC/50 Hz przy 20°C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	Terminale			Waga [g]
Nr części	Prąd znamionowy [A]	250 V AC/50 Hz przy 20°C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	śruba	listwa zaciskowa	przewody	Waga [g]
VIP4-2A-01	1A	<0,5mA	Ryc. 2	Rys. 1	- - -	- - -	0	95
VIP4-2A-03	3A	<0,5mA	Ryc. 2	Rys. 1	- - -	- - -	0	95
VIP4-2A-06	6A	<0,5mA	Ryc. 2	Rys. 1	- - -	- - -	0	95
VIP4-2A-10	10 A	<1,0 mA	Ryc.4	Rys. 1	- - -	0	- - -	170
VIP4-2B-06	6A	<1,0 mA	Ryc.4	Ryc. 2	M4	0	- - -	170
VIP4-2B-10	10 A	<1,0 mA	Ryc.4	Ryc. 2	M4	0	- - -	170
VIP4-2B-20	20A	<1,0 mA	Ryc.4	Ryc. 2	M4	0	- - -	321
VIP4-2B -50	50A	<2,0 mA	Ryc. 5	Ryc. 2	M6	- - -	- - -	1400
VIP4-2B-100	100A	<2,0 mA	Ryc. 5	Ryc. 2	M6	- - -	- - -	2000
VIP4-2B-200	200A	<2,0 mA	Ryc. 5	Ryc. 2	M8	- - -	- - -	3000
VIP4-2C-01	1A	<0,5mA	Rys. 1	Rys. 3	M10	- - -	0	65
VIP4-2C-03	3A	<0,5mA	Ryc. 2	Rys. 3	M10	- - -	0	95
VIP4-2C-06	6A	<1,0 mA	Ryc.4	Rys. 3	M4	0	- - -	175
VIP4-2C-10	10 A	<1,0 mA	Ryc.4	Rys. 3	M4	0	- - -	175
VIP4-2C-20	20A	<1,0 mA	Ryc. 5	Rys. 3	M4	- - -	- - -	600
VIP4-2C-50	50A	<2,0 mA	Ryc. 5	Rys. 3	M6	- - -	- - -	1600

Wymiar mechaniczny (jednostka: mm)

Elektryczny filtr tłumiący zakłócenia elektromagnetyczne 20A jednofazowy 0

Schemat elektryczny:

Elektryczny filtr tłumiący zakłócenia elektromagnetyczne 20A jednofazowy 1

Często zadawane pytania:
P: Czy oferujecie spersonalizowany produkt?
Odp .: Tak, możemy opracować nową formę, jeśli możesz dostarczyć nam próbki lub rysunki i specyfikację.

P: Czy jesteś producentem ISO9001?
Odp .: Tak, jesteśmy profesjonalnym producentem projektowania i produkcji filtrów EMI od 2009 roku.

P: Jak długi jest czas dostawy?
Odp.: zapewniamy szybką dostawę.Ogólnie rzecz biorąc, pobieranie próbek zajmie 2-5 dni;10 do 15 dla małych zamówień, 15-25 dni dla masowej produkcji po otrzymaniu zaliczki.Konkretny czas dostawy zależy od pozycji i ilości zamówienia.Proszę skontaktuj się z nami

P: A co z warunkami płatności?
Odp.: akceptujemy również T/T Western Union, Paypal itp.

P: A co z certyfikatami?
Odp.: ISO 9001, CE, TUV, UL, ROHS, ENEC, REACH itp.
