3-fazowy filtr EMI

50A 3-fazowy filtr EMI, trójfazowy filtr liniowy systemu zarządzania energią

Wszystkie kategorie

Ferrytowe pierścienie wokół kabli

Płaski rdzeń ferrytowy

Skontaktuj się z nami

Miss. Vicky Lee

vip6@szviip.com

19925448748

Skontaktuj się teraz

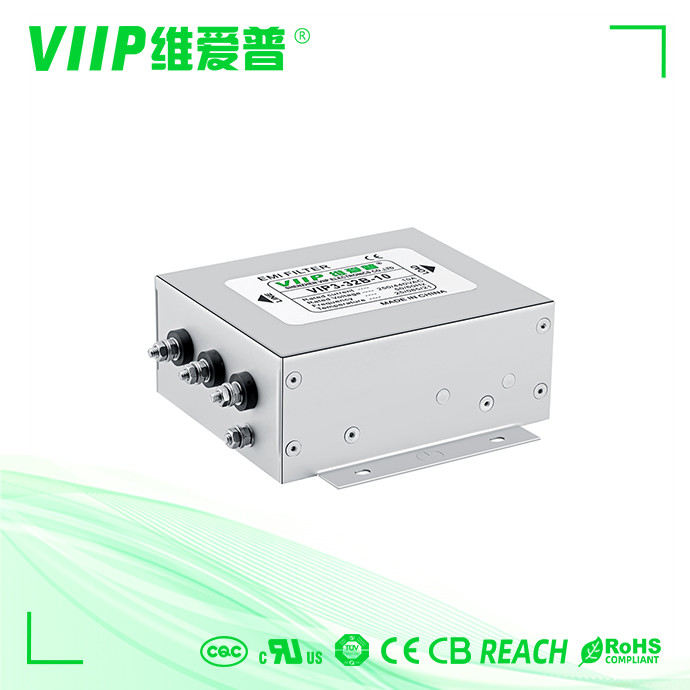

50A 3-fazowy filtr EMI, trójfazowy filtr liniowy systemu zarządzania energią

Nazwa marki:	VIIP WeiAiPu
Numer modelu:	VIP3-32B-50
MOQ:	1 sztuk
Cena £:	Zbywalny
Szczegóły opakowania:	333318
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE TUV UL CQC

Nazwa produktu:

3-FAZOWE FILTRY EMI AC

Prąd znamionowy:

Rodzaj:

Filtr EMC

Napięcie znamionowe:

110/250VAC

Orzecznictwo:

CE ROHS

Strata wtrąceniowa:

60dB-90dB

Impedancja wejściowa:

500VDC/100MOHM MIN

Zakres częstotliwości:

150 kHz do 30 GHz

Temperatura przechowywania:

-40°C~+85°C

Pozycja:

FILTR EMI

Częstotliwość robocza:

50/60hz

Nominalna częstotliwość środkowa:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Wymiary:

Różni się w zależności od modelu

Port:

Shenzhen

Styl zakończenia:

Kołki lutownicze

Prąd nominalny:

Różne

Waga:

290G-1000G

Rezystancja izolacji:

≥100MΩ

Zgodne z wymogami Rohs:

- Tak, proszę.

Wilgotność:

≤95% wilgotności względnej

Możliwość Supply:

2000 sztuk w ciągu 10-15 dni

Podkreślić:

60dB 3-fazowy filtr EMI

90dB 3-fazowy filtr EMI

50A trójfazowy filtr liniowy

Opis produktu

50A 3-fazowy filtr EMI Trójfazowy filtr liniowy do systemu zarządzania energią

Opis:

1, prądy znamionowe od 0,5 do 2000A

2, wysoka wydajność tłumienia do 30 MHz;

3, napięcie znamionowe 440VAC do akceptacji na całym świecie

4, Aprobaty: CE, ROHS

5,520V AC, 690V AC może być opcjonalne

Specyfikacja:

Przedmiot	3-fazowy filtr EMI
Model	3-fazowy filtr EMI — seria VIP3
Oryginał kraju	Chiny
typ przesyłki	Montaż powierzchniowy
Nominalna częstotliwość robocza	150K-30MHZ
Utrata wtrąceniowa	60~90dB
Impedancja wejściowa	50Ω
Napięcie znamionowe	380V/440V
Aktualny	50A
Temperatura pracy	40°C
Kategoria klimatyczna	25 / 085 / 21
Częstotliwość pracy	50/60 Hz
Linia do linii	2250VDC
Linia do ziemi	2700VDC
	110VAC/60HZ 1,4mA
MOQ	5 sztuk
Port	Shenzhen
Wiodący czas	3 ~ 15 dni dla filtra dolnoprzepustowego EMI

Dane techniczne:

50A 3-fazowy filtr EMI, trójfazowy filtr liniowy systemu zarządzania energią 0

50A 3-fazowy filtr EMI, trójfazowy filtr liniowy systemu zarządzania energią 1

Cechy:

Ochrona przed zakłóceniami napięcia.
Zaawansowane dwustopniowe obwody filtrujące z cewkami toroidalnymi o wysokiej odporności na nasycenie
Produkty niestandardowe zgodnie z wymaganiami klienta

Typowe aplikacje:

Aplikacje wymagające tłumienia wysokiej częstotliwości
Sprzęt biurowy dużej mocy
Sprzęt biurowy i do przetwarzania danych
wyposażenie medyczne
sprzęt do transmisji danych

Schemat elektryczny:

Tabele:

Nr części	Prąd znamionowy [A]	250VAC/50Hz@20C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	Terminal	Waga [g]
VIP3-32B-10	10 A	<4 OmA	Rys. 2	Rys1	M4	1400
VIP3-32B-20	20A	<4 OmA	Rys. 2	Rys1	M4	1400
VIP3-32B-50	50A	<60mA	Rys. 2	Rys. 1	M6	1600
VIP3-32B-100	100A	<60mA	Rys. 2	Rys1	SM	3700
VIP3-32B-150	150A	<60mA	Rys. 2	Rys1	M10	7000
VIP3-32B-200	200A	<60mA	Rys. 2	Rys1	M10	7000
VIP3-32C-06	6A	<4 OmA	Rys. 2	Rys. 2	M4	650
VIP3-32C-10	10 A	<4 OmA	Rys1	Rys. 2	M4	650
VIP3-32C-20	20A	<10 mA	Rys1	Rys. 2	M4	1400
VIP3-32C-50	50A	<15 OmA	Rys. 2	Rys. 2	M6	3200

Wymiar mechaniczny (mm):

50A 3-fazowy filtr EMI, trójfazowy filtr liniowy systemu zarządzania energią 2

		A	B	C	mi	F	G	H		J	K	L	M	N	p	Q
VIP3-32B	10 A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10 A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

Tolerancje		±1	±1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

Znaków:
