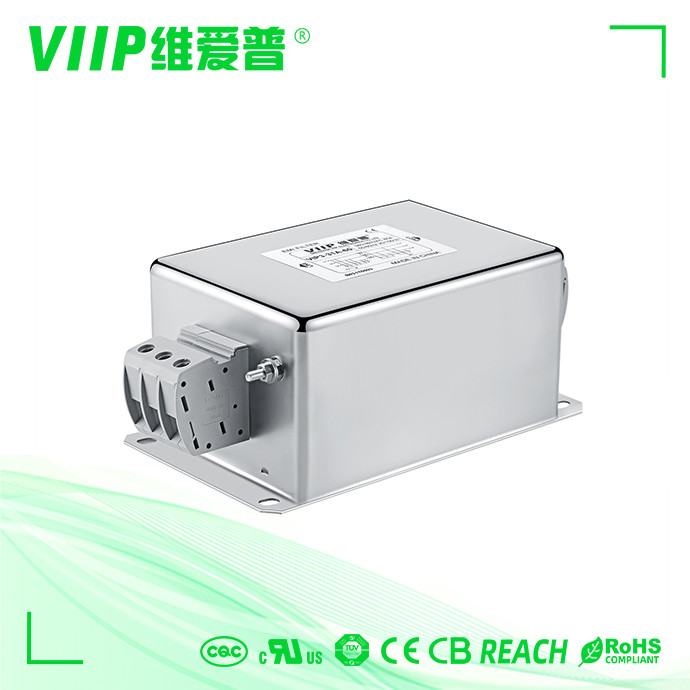

20A Zatwierdzony przez TUV CE 3-fazowy filtr EMI do systemu zarządzania energią

Nazwa marki:	VIIP WeiAiPu
Numer modelu:	VIP3-32C-20
MOQ:	1 sztuk
Cena £:	Zbywalny
Szczegóły opakowania:	333318
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE TUV UL CQC

Funkcja transferu:

Ogólny cel

Napięcie znamionowe:

110/250VAC

Prąd znamionowy:

Aplikacja:

System zarządzania energią

Sprawa:

metal

Nazwa produktu:

3-fazowy filtr EMI

Impedancja wejściowa:

500VDC/100MOHM MIN

Zakres częstotliwości:

150 kHz do 30 GHz

Temperatura przechowywania:

-40°C~+85°C

Pozycja:

FILTR EMI

Częstotliwość robocza:

50/60hz

Nominalna częstotliwość środkowa:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Wymiary:

Różni się w zależności od modelu

Port:

Shenzhen

Styl zakończenia:

Kołki lutownicze

Prąd nominalny:

Różne

Waga:

290G-1000G

Rezystancja izolacji:

≥100MΩ

Zgodne z wymogami Rohs:

- Tak, proszę.

Wilgotność:

≤95% wilgotności względnej

Możliwość Supply:

2000 sztuk w ciągu 10-15 dni

Podkreślić:

250VAC 3-fazowy filtr EMI

3-fazowy filtr EMI 20A

trójfazowy filtr EMI CE

Opis produktu

20A Zatwierdzony przez TUV CE 3-fazowy filtr EMI do systemu zarządzania energią

3-fazowy filtr emiOpis:

nadaje się do zasilania trójfazowego z trzema liniami;

kompaktowa konstrukcja, prosta i oszczędzająca czas instalacja, szczególnie odpowiednia do zastosowań o ograniczonej przestrzeni, wysoce opłacalna;

Specyfikacja

Przedmiot	3-fazowy filtr emi
Model	VIP3-32C-20
Funkcja transferu	Dolnoprzepustowy
typ przesyłki	Montaż powierzchniowy
Nominalna częstotliwość środkowa	150K-30MHZ
Utrata wtrąceniowa	60~90dB
Impedancja wejściowa	50Ω
Napięcie znamionowe	110V/250V
Prąd znamionowy	20A
Temperatura otoczenia	40°C
Zakres temperatury	25 / 085 / 21
Częstotliwość pracy	50/60 Hz
Linia do linii	2250VDC
Linia do ziemi	2700VDC
Maksymalny prąd upływu	250VAC/60HZ maks. 0,8mA
MOQ	1 sztuk
Aplikacje	Sprzęt laserowy
wiodący czas	5 ~ 15 dni roboczych

Opis 3-fazowego filtra EMI:

Prąd znamionowy: 0,5-2000A

Opcjonalne wersje medyczne (typ H)

Połączenie lutowane, kołek lub listwa zaciskowa (powyżej 250A to szyna miedziana)

Specjalne wersje na zamówienie

Nadaje się do zasilania trójfazowego trójliniowego

Seria VIP3-32C to filtry dwustopniowe składające się z jednego trybu wspólnego i jednego trybu d1fferential z ulepszonym efektem filtrowania zakłóceń trybu d1fferential

Doskonały efekt filtrowania w trybie wspólnym i różnicowym dla zakłóceń od 10 KHz do 30 MHz

Opcjonalne wersje wysokonapięciowe 520VAC lub 690VAC

Schemat elektryczny:

Tabele:

Nr części	Prąd znamionowy [A]	250VAC/50Hz@20C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	Terminal	Waga [g]
VIP3-32B-10	10 A	<4 OmA	Rys. 2	Rys1	M4	1400
VIP3-32B-20	20A	<4 OmA	Rys. 2	Rys1	M4	1400
VIP3-32B-50	50A	<60mA	Rys. 2	Rys. 1	M6	1600
VIP3-32B-100	100A	<60mA	Rys. 2	Rys1	SM	3700
VIP3-32B-150	150A	<60mA	Rys. 2	Rys1	M10	7000
VIP3-32B-200	200A	<60mA	Rys. 2	Rys1	M10	7000
VIP3-32C-06	6A	<4 OmA	Rys. 2	Rys. 2	M4	650
VIP3-32C-10	10 A	<4 OmA	Rys1	Rys. 2	M4	650
VIP3-32C-20	20A	<10 mA	Rys1	Rys. 2	M4	1400
VIP3-32C-50	50A	<15 OmA	Rys. 2	Rys. 2	M6	3200

Wymiar mechaniczny (mm):

		A	B	C	mi	F	G	H		J	K	L	M	N	p	Q
VIP3-32B	10 A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10 A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

Tolerancje		±1	±1	1	±1	±1	0 5	0 5	0 5	0 5	0 5	0 5	0 5	0 5	0 5

Aplikacje:

Szeroko stosowane wszelkiego rodzaju jednostki elektryczne z ⛛ stylem połączenia, takie jak maszyna drukarska, maszyna pakująca, sprzęt tekstylny, klimatyzator przemysłowy, UPS, sprzęt medyczny .etc
