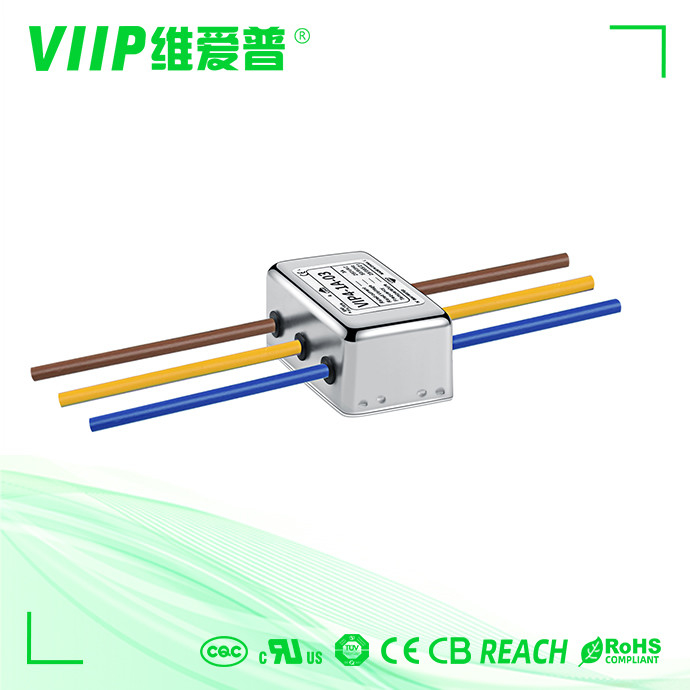

Name: Uniwersalne, jednofazowe filtry linii zasilającej EMI o wysokiej wydajności
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP4-1A-03
Price: 6.00 USD
Availability: InStock

Nazwa marki:	VIIP WeiAiPu
Numer modelu:	VIP4-1A-03
MOQ:	1 sztuk
Cena £:	Zbywalny
Szczegóły opakowania:	333318
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE TUV UL CQC

Prąd znamionowy:

Rodzaj:

Filtr EMC

Funkcja transferu:

Filtr EMI AC

Nominalna częstotliwość środkowa:

150 kHz ~ 30 MHz

Orzecznictwo:

CE ROHS

Aplikacja:

Sprzęt medyczny

Impedancja wejściowa:

500VDC/100MOHM MIN

Zakres częstotliwości:

150 kHz do 30 GHz

Temperatura przechowywania:

-40°C~+85°C

Pozycja:

FILTR EMI

Częstotliwość robocza:

50/60hz

Nominalna częstotliwość środkowa:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Wymiary:

Różni się w zależności od modelu

Port:

Shenzhen

Styl zakończenia:

Kołki lutownicze

Styl zakończenia:

Kołki lutownicze

Prąd nominalny:

Różne

Prąd nominalny:

Różne

Waga:

290G-1000G

Rezystancja izolacji:

≥100MΩ

Zgodne z wymogami Rohs:

- Tak, proszę.

Wilgotność:

≤95% wilgotności względnej

Możliwość Supply:

2000 sztuk w ciągu 10-15 dni

Podkreślić:

Filtry linii zasilającej EMI 30MHZ

filtry linii zasilającej EMI 150KHZ

jednofazowy filtr EMI CE

Opis produktu

Wysokowydajne, jednofazowe filtry linii zasilania EMI ogólnego zastosowania

VIP4-1A-03(B041W0638) wersja 4.0.pdf

Wysokowydajne, jednofazowe filtry linii zasilania EMI ogólnego zastosowaniaSzybki szczegół:

Miejsce pochodzenia	Chiny
Numer modelu	VIP4-1A-03
Impedancja wejściowa	50 Ω
IStrata wejściowa	30-100dB
Linia do linii	1760 VDC
Nominalna częstotliwość środkowa	10KHZ ~ 30MHZ
Certyfikat	ISO9001 CE ROHS TUV
Częstotliwość robocza	50/60 Hz
Zakres temperatury	25 / 085 / 21

Funkcje i korzyści dlaJednofazowy filtr emi AC:

150 kHz一Filtrowanie szerokopasmowe o wysokiej wydajności 30 MHz, szczególnie poprawia efekt filtrowania niskich częstotliwości między 10 KHz150 KHz.

Zaprojektowany specjalnie do tansmowania sprzętu wojskowego przez CE102 w GJB151A/ 152A

Dane techniczne dla jednofazowego filtra emi AC:

Uniwersalne, jednofazowe filtry linii zasilającej EMI o wysokiej wydajności 0

Uniwersalne, jednofazowe filtry linii zasilającej EMI o wysokiej wydajności 1

Tabele wysokowydajnych jednofazowych filtrów linii zasilania EMI ogólnego przeznaczenia

Nr części	Prąd znamionowy [A]	250 V AC/50 Hz przy 20°C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	Terminale			Waga [g]
Nr części	Prąd znamionowy [A]	250 V AC/50 Hz przy 20°C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	śruba	listwa zaciskowa	przewody	Waga [g]
VIP1-1A-01	1A	<0,5mA	Rys. 1	Rys. 1	- - -	- - -	0	65
VIP1-1A-03	3A	<0,5mA	Rys. 1	Rys. 1	- - -	- - -	0	65
VIP1-1A-06	6A	<0,5mA	Rys. 1	Rys. 1	- - -	- - -	0	65
VIP1-1A-10	10 A	<0,5mA	Ryc. 2	Rys. 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1,0 mA	Ryc. 3/Rys. 4	Ryc. 2	M4	0	- - -	140
VIP4-1B-10	10 A	<1,0 mA	Ryc. 3/Rys. 4	Ryc. 2	M4	0	- - -	170
VIP4-1B-20	20A	<1,0 mA	Ryc. 3/Rys. 4	Ryc. 2	M4	0	- - -	170
VIP4-1B-30	30A	<1,0 mA	Ryc. 5	Ryc. 2	M6	- - -	- - -	320
VIP4-1B-50	SOA	<2,0 mA	Ryc. 5	Ryc. 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2,0 mA	Ryc. 5	Ryc. 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2,0 mA	Ryc. 5	Ryc. 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2,0 mA	Ryc. 5	Ryc. 2	M10	- - -	- - -	1900

Znaków:
