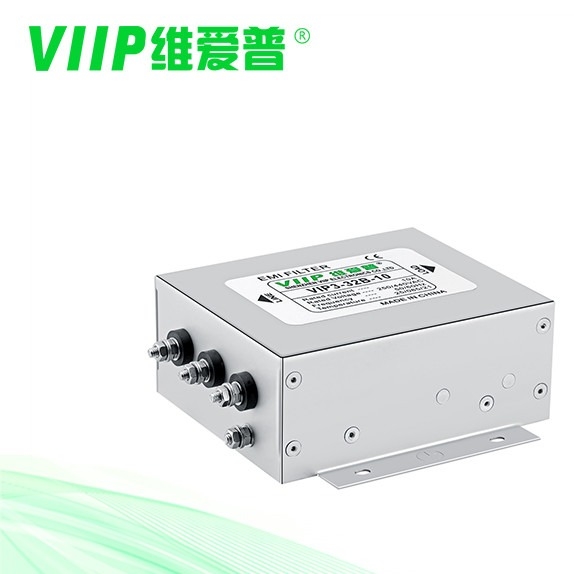

Ochrona informacji 380V 440V 3-fazowy filtr EMI ze śrubą

Nazwa marki:	VIIP WeiAiPu
Numer modelu:	VIP3-32B-100
MOQ:	1 sztuk
Cena £:	Zbywalny
Szczegóły opakowania:	333318
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE TUV UL CQC

Funkcja transferu:

Ogólny cel

Prąd znamionowy:

Sprawa:

Metal

Nazwa produktu:

Filtr EMI/RFI trybu wspólnego

Nominalna częstotliwość środkowa:

50/60 Hz

Zakres temperatury:

25 / 085 / 21

Impedancja wejściowa:

500VDC/100MOHM MIN

Zakres częstotliwości:

150 kHz do 30 GHz

Zakres częstotliwości:

150 kHz do 30 GHz

Temperatura przechowywania:

-40°C~+85°C

Pozycja:

FILTR EMI

Częstotliwość robocza:

50/60hz

Nominalna częstotliwość środkowa:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Wymiary:

Różni się w zależności od modelu

Port:

Shenzhen

Styl zakończenia:

Kołki lutownicze

Prąd nominalny:

Różne

Waga:

290G-1000G

Rezystancja izolacji:

≥100MΩ

Zgodne z wymogami Rohs:

- Tak, proszę.

Wilgotność:

≤95% wilgotności względnej

Możliwość Supply:

2000 sztuk w ciągu 10-15 dni

Podkreślić:

3-fazowy filtr EMI 440 V

3-fazowy filtr EMI 380 V

śrubowy 3-fazowy filtr EMI

Opis produktu

380V 440V 3-fazowy filtr EMI z zaciskiem blokowym do ochrony informacji

Opis:

nadaje się do trójfazowego trójliniowego zasilania

zwarta konstrukcja, prosta i oszczędzająca czas instalacja, szczególnie odpowiednia do zastosowań o ograniczonej przestrzeni, wysoce opłacalna

Specyfikacja

Przedmiot	3-fazowy filtr emi
Model	VIP3-32B-100
Funkcja transferu	Niska przepustka
typ przesyłki	Montaż powierzchniowy
Nominalna częstotliwość środkowa	150K-30MHZ
Strata wtrąceniowa	60 ~ 90dB
Impedancja wejściowa	50 Ω
Napięcie znamionowe	110 V/250 V
Prąd znamionowy	100A
Temperatura otoczenia	40°C
Zakres temperatury	25 / 085 / 21
Częstotliwość robocza	50/60 Hz
Linia do linii	2250 V prądu stałego
Linia do ziemi	2700 VDC
Maksymalny prąd upływu	250 V AC/60 Hz 0,8 mA Maks
Minimalne zamówienie	1 szt
Aplikacje	Sprzęt laserowy
wiodący czas	5 ~ 15 dni powszednich

Więcej szczegółów:

Prąd znamionowy: 0,5-2000A

Opcjonalne wersje medyczne (typ H)

Połączenie z końcówką lutowniczą, kołkiem lub listwą zaciskową (powyżej 250 A to szyna miedziana)

Niestandardowe wersje specjalne na żądanie

Nadaje się do trójfazowego trójliniowego zasilania

Seria VIP3-32B to dwustopniowe filtry trójfazowe o wysokiej wydajności w trybie wspólnym

Seria VIP3-32C to filtry dwustopniowe zawierające jeden tryb wspólny i jeden tryb różnicowy ze wzmocnionym efektem filtrowania zakłóceń trybu różnicowego

Doskonały efekt filtrowania w trybie wspólnym i różnicowym dla zakłóceń od 10 kHz do 30 MHz

Opcjonalne wersje wysokonapięciowe 520VAC lub 690VAC

Nr części	Prąd znamionowy [A]	250 V AC/50 Hz przy 20°C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	Terminale	Waga [g]
VIP3-32B-10	10 A	<4,0 mA	Ryc. 2	Rys. 1	M4	1400
VIP3-32B-20	20A	<4,0 mA	Ryc. 2	Rys. 1	M4	1400
VIP3-32B-50	50A	<6,0 mA	Ryc. 2	Rys. 1	M6	1600
VIP3-32B-100	100A	<6,0 mA	Ryc. 2	Rys. 1	M8	3700
VIP3-32B-150	150A	<6,0 mA	Ryc. 2	Rys. 1	M10	7000
VIP3-32B-200	200A	<6,0 mA	Ryc. 2	Rys. 1	M10	7000
VIP3-32C-06	6A	<4,0 mA	Ryc. 2	Ryc. 2	M4	650
VIP3-32C-10	10 A	<4,0 mA	Rys. 1	Ryc. 2	M4	650
VIP3-32C-20	20A	<10,0 mA	Rys. 1	Ryc. 2	M4	1400
VIP3-32C-50	50A	<10,0 mA	Ryc. 2	Ryc. 2	M6	3200

Schemat elektryczny:

Ochrona informacji 380V 440V 3-fazowy filtr EMI ze śrubą 0

Wymiar mechaniczny (jednostka: mm)

Ochrona informacji 380V 440V 3-fazowy filtr EMI ze śrubą 1

		A	B	C	mi	F	G	H	I	J	k	Ł	M	N	p	Q
VIP3-32B	10 A	120	100	50	130	153	60	115	Φ4,0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4,0	6	50	28	10	3	25	M4

	50A	150	105	60	135	190	90	120	Φ4,0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ6,0	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ8,0	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ8,0	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4,0	6	42	26	9	32	29 5	M4

	10 A	96	80	42	105	130	50	95	Φ4,0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4,0	6	50	28	10	3	25	M4

	50A	200	127	80	170	240	116	150	Φ6,0	9	70	50	20	31	46	M6

tolerancja		1	1	1	1	±1	0 5	0 5	0 5	0 5	0 5	0 5	0 5	0 5	0 5

Aplikacje:

Szeroko stosowane wszelkiego rodzaju jednostki elektryczne ze stylem połączenia ⛛, takie jak maszyna drukarska, maszyna pakująca, sprzęt tekstylny, klimatyzator przemysłowy, UPS, sprzęt medyczny itp.

Często zadawane pytania

O VIIP
P: Czy jesteś producentem lub firmą handlową?
Shenzhen VIIP jest producentem produktów EMI/EMC z siedzibą w Shenzhen Guangdong w Chinach.

O produktach
P: Jaki certyfikat posiadasz dla swoich produktów?
Mamy CE ROHS FCC i tak dalej.
P: Jakie jest twoje MOQ?
To zależy od różnych przedmiotów, mamy niskie żądanie MOQ, ponieważ mamy duży magazyn na zamówienia magazynowe.
P: Jakie sposoby wysyłki obsługujesz w przypadku dostawy?
Obsługujemy przesyłki lotnicze, morskie i kolejowe.

O przykładowym zamówieniu
P: Czy mogę zamówić próbkę twoich produktów?
Odp .: Tak, oferujemy próbki produktów, w tym próbki mieszane.
