3-fazowy filtr EMI

1A-200A 250 / 440VAC Połączenie śrubowe 3-fazowy filtr przeciwzakłóceniowy dolnoprzepustowy EMC

Wszystkie kategorie

Ferrytowe pierścienie wokół kabli

Płaski rdzeń ferrytowy

Skontaktuj się z nami

Miss. Vicky Lee

vip6@szviip.com

19925448748

Skontaktuj się teraz

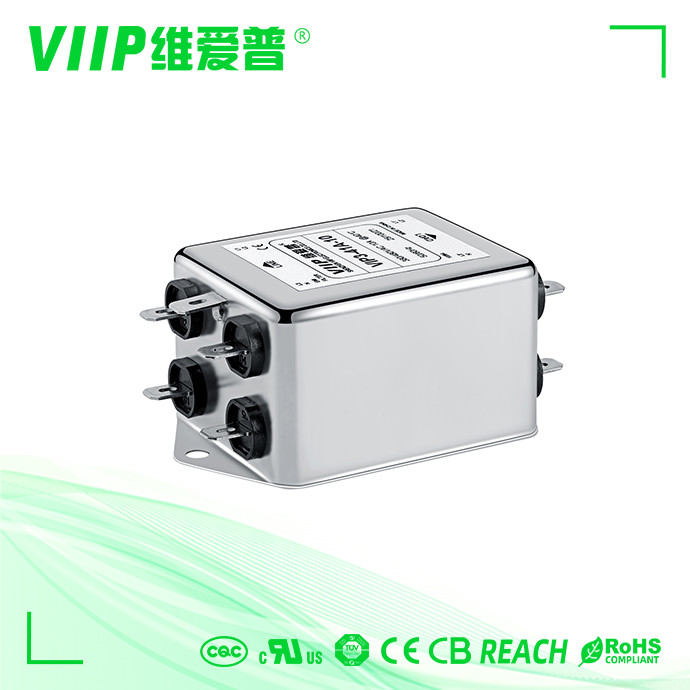

1A-200A 250 / 440VAC Połączenie śrubowe 3-fazowy filtr przeciwzakłóceniowy dolnoprzepustowy EMC

Nazwa marki:	VIIP WeiAiPu
Numer modelu:	VIP3-32C-20
MOQ:	1 sztuk
Cena £:	Zbywalny
Szczegóły opakowania:	333318
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE TUV UL CQC

Funkcja transferu:

Ogólny cel

Napięcie znamionowe:

110/250 V AC

Prąd znamionowy:

Aplikacja:

System zarządzania energią

Sprawa:

Metal

Nazwa produktu:

3-fazowy filtr EMI

Impedancja wejściowa:

500VDC/100MOHM MIN

Zakres częstotliwości:

150 kHz do 30 GHz

Temperatura przechowywania:

-40°C~+85°C

Pozycja:

FILTR EMI

Pozycja:

FILTR EMI

Częstotliwość robocza:

50/60hz

Nominalna częstotliwość środkowa:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Wymiary:

Różni się w zależności od modelu

Port:

Shenzhen

Styl zakończenia:

Kołki lutownicze

Prąd nominalny:

Różne

Waga:

290G-1000G

Rezystancja izolacji:

≥100MΩ

Rezystancja izolacji:

≥100MΩ

Zgodne z wymogami Rohs:

- Tak, proszę.

Wilgotność:

≤95% wilgotności względnej

Możliwość Supply:

2000 sztuk w ciągu 10-15 dni

Podkreślić:

Filtr szumów linii zasilającej 200A

filtr szumów linii zasilającej EMC

3-fazowy filtr EMI 440VAC

Opis produktu

1A-200A, 250/440VAC, złącze śrubowe, 3-fazowy filtr przeciwzakłóceniowy z dolnoprzepustowym filtrem EMC

3-fazowy filtr emiOpis:

nadaje się do trójfazowego trójliniowego zasilania

zwarta konstrukcja, prosta i oszczędzająca czas instalacja, szczególnie odpowiednia do zastosowań o ograniczonej przestrzeni, wysoce opłacalna

Specyfikacja

Przedmiot	3-fazowy filtr emi
Model	VIP3-32C-20
Funkcja transferu	Niska przepustka
typ przesyłki	Montaż powierzchniowy
Nominalna częstotliwość środkowa	150K-30MHZ
Strata wtrąceniowa	60 ~ 90dB
Impedancja wejściowa	50 Ω
Napięcie znamionowe	110 V/250 V
Prąd znamionowy	20A
Temperatura otoczenia	40°C
Zakres temperatury	25 / 085 / 21
Częstotliwość robocza	50/60 Hz
Linia do linii	2250 V prądu stałego
Linia do ziemi	2700 VDC
Maksymalny prąd upływu	250 V AC/60 Hz 0,8 mA Maks
Minimalne zamówienie	1 szt
Aplikacje	Sprzęt laserowy
wiodący czas	5 ~ 15 dni powszednich

Opis 3-fazowego filtra emi:

Prąd znamionowy: 0,5-2000A

Opcjonalne wersje medyczne (typ H)

Połączenie z końcówką lutowniczą, kołkiem lub listwą zaciskową (powyżej 250 A to szyna miedziana)

Niestandardowe wersje specjalne na żądanie

Nadaje się do trójfazowego trójliniowego zasilania

Seria VIP3-32C to filtry dwustopniowe składające się z jednego trybu wspólnego i jednego trybu różnicowego ze wzmocnionym efektem filtrowania zakłóceń trybu różnicowego

Doskonały efekt filtrowania w trybie wspólnym i różnicowym dla zakłóceń od 10 kHz do 30 MHz

Opcjonalne wersje wysokonapięciowe 520VAC lub 690VAC

Schemat elektryczny:

Tabulatury:

Nr części	Prąd znamionowy [A]	250VAC/50Hz@20C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	Terminal	Waga [g]
VIP3-32B-10	10 A	<4 omA	Ryc. 2	Ryc. 1	M4	1400
VIP3-32B-20	20A	<4 omA	Ryc. 2	Ryc. 1	M4	1400
VIP3-32B-50	50A	<60mA	Ryc. 2	Rys. 1	M6	1600
VIP3-32B-100	100A	<60mA	Ryc. 2	Ryc. 1	SM	3700
VIP3-32B-150	150A	<60mA	Ryc. 2	Ryc. 1	M10	7000
VIP3-32B-200	200A	<60mA	Ryc. 2	Ryc. 1	M10	7000
VIP3-32C-06	6A	<4 omA	Ryc. 2	Ryc. 2	M4	650
VIP3-32C-10	10 A	<4 omA	Ryc. 1	Ryc. 2	M4	650
VIP3-32C-20	20A	<10 omA	Ryc. 1	Ryc. 2	M4	1400
VIP3-32C-50	50A	<15 omA	Ryc. 2	Ryc. 2	M6	3200

Wymiar mechaniczny (mm):

		A	B	C	mi	F	G	H		J	k	Ł	M	N	p	Q
VIP3-32B	10 A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10 A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

tolerancje		±1	±1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

Cechy:

Zabezpieczenie przed zakłóceniami napięcia.
Zaawansowane dwustopniowe obwody filtrujące z cewkami toroidalnymi odpornymi na nasycenie
Produkty na zamówienie zgodnie z wymaganiami klienta

Typowe aplikacje:

Aplikacje wymagające tłumienia wysokich częstotliwości
Sprzęt biurowy dużej mocy
Sprzęt biurowy i do przetwarzania danych

Znaków:

3-fazowy filtr sieciowy 15A

3-fazowy filtr EMC ze śrubą

filtr szumów 380V 440V 3-fazowy
