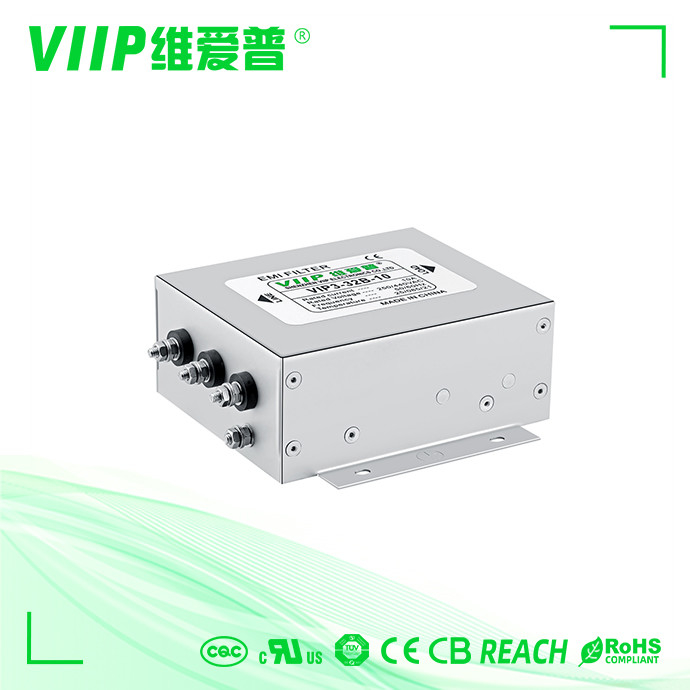

Name: Wejście AC dolnoprzepustowy filtr szumów, 3-fazowy filtr EMI dla falownika
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP3-31A-40
Price: 25.00 USD
Availability: InStock

Nazwa marki:	VIIP WeiAiPu
Numer modelu:	VIP3-31A-40
MOQ:	1 sztuk
Cena £:	Zbywalny
Szczegóły opakowania:	333318
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE TUV UL CQC

Nazwa produktu:

AC 3-FAZOWE FILTRY EMI

Napięcie znamionowe:

110/250 V AC

Prąd znamionowy:

40A

Minimalne zamówienie:

5 szt

Rodzaj:

Filtr EMC

Aplikacja:

Sprzęt elektroniczny

Impedancja wejściowa:

500VDC/100MOHM MIN

Zakres częstotliwości:

150 kHz do 30 GHz

Temperatura przechowywania:

-40°C~+85°C

Pozycja:

FILTR EMI

Częstotliwość robocza:

50/60hz

Nominalna częstotliwość środkowa:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Wymiary:

Różni się w zależności od modelu

Port:

Shenzhen

Styl zakończenia:

Kołki lutownicze

Prąd nominalny:

Różne

Waga:

290G-1000G

Rezystancja izolacji:

≥100MΩ

Zgodne z wymogami Rohs:

- Tak, proszę.

Wilgotność:

≤95% wilgotności względnej

Możliwość Supply:

2000 sztuk w ciągu 10-15 dni

Podkreślić:

Filtr dolnoprzepustowy EMI

filtr dolnoprzepustowy falownika

40A 3-fazowy filtr EMI

Opis produktu

Filtr dolnoprzepustowy Filtry szumów AC 3-fazowy wejściowy filtr EMI dla falownika

Opis:

1, prądy znamionowe od 0,5 do 2000A

2, Wysoka wydajność tłumienia do 30 MHz

3, Napięcie znamionowe 440VAC do akceptacji na całym świecie

4, atesty: CE, ROHS

Specyfikacja:

Przedmiot	VIIP 3-fazowy 3-liniowy filtr EMI
Numer części	VIP3-31A-40
Napięcie znamionowe	250/440 V AC, 50/60 Hz
Częstotliwość pracy	DC do 60 Hz
Prądy znamionowe	3~200A przy 40°C
Ocena Hipota	LL 2250VDC
	LG 2700VDC
Kategoria klimatyczna	-25°C~+85°C(25/85/21)
Projekt odpowiadający	UL1283, CSA C22.2 nr 8,
	IEC/EN 60939,
	CQC GB 15288/GB 15287-2008
Palność	UL 94V-0

Dane techniczne:

Nr części	Prąd znamionowy [A]	250 V AC/50 Hz przy 20°C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	Terminale	Waga [g]
VIP3-31A-06	6A	<2,0 mA	Rys. 1	Rys. 1	M4	380
VIP3-31A-10	10 A	<2,0 mA	Rys. 1	Rys. 1	M4	510
VIP3-31A-20	20A	<2,0 mA	Rys. 1	Rys. 1	M4	600
VIP3-31A-30	30A	<2,0 mA	Rys. 1	Rys. 1	M6	640
VIP3-31A-40	40A	<2,0 mA	Rys. 1	Rys. 1	M6	640
VIP3-31A-50	50A	<3,0 mA	Ryc. 2	Rys. 1	M6	1000
VIP3-31A-80	80A	<7,0 mA	Ryc. 2	Rys. 1	M8	3000
VIP3-31A-100	100A	<7,0 mA	Ryc. 2	Rys. 1	M8	3000
VIP3-31A-150	150A	<7,0 mA	Ryc. 2	Rys. 1	M10	3200
VIP3-31A-200	200A	<7,0 mA	Ryc. 2	Rys. 1	M10	3200

Schemat elektryczny:

Wejście AC dolnoprzepustowy filtr szumów, 3-fazowy filtr EMI dla falownika 0

Wymiar mechaniczny (jednostka: mm)

	A	B	C	mi	F	G	H	I	J	k	Ł	M	N	p	Q
6A	72	65	38	85	106	45	75	Φ4,0	6	40	26	12	42	22 5	M4

10 A	72	65	38	85	106	45	75	Φ4,0	6	40	26	12	42	22 5	M4

20A	72	65	38	85	104	45	75	Φ4,0	6	40	26	12	3 3	22 5	M4

30A	96	80	42	105	137	50	95	Φ4,0	6	42	26	9	3 6	29 5	M6

40A	96	80	42	105	137	50	95	Φ4,0	6	42	26	9	36	29 5	M6

50A	120	100	50	130	160	60	115	Φ4,0	6	50	28	10	3 1	25	M6

80A	200	127	80	170	264	116	150	Φ6 0	9	70	50	20	9	46	M8

100A	200	127	80	170	264	116	150	Φ6 0	9	70	50	20	9	46	M8

150A	200	127	80	170	264	116	150	Φ6 0	9	70	50	20	48	46	M10

200A	200	127	80	170	263	116	150	Φ6 0	9	70	50	20	44	46	M10

tolerancja	1	±1	±1	1	1	0 5	0 5	0 5	0 5	0 5	0 5	0 5	0 5	±0 5

Aplikacje:

jak maszyna drukarska

maszyna pakująca

sprzęt włókienniczy

klimatyzator przemysłowy

UPS

wyposażenie medyczne

Nasze usługi

Próbka

Opłata za próbkę: Negocjuj

Czas próbki: 3 ~ 5 dni

Zapłata

--- Warunki płatności: Western Union, T/T

---Pamiętaj, aby zostawić prawidłowe dane kontaktowe do dostawy.

Znaków:

3-fazowy filtr sieciowy 15A

3-fazowy filtr EMC ze śrubą

filtr szumów 380V 440V 3-fazowy
