Jednofazowy filtr EMI

Jednofazowe filtry zasilania EMI prądu przemiennego do elektroniki użytkowej

Wszystkie kategorie

Ferrytowe pierścienie wokół kabli

Płaski rdzeń ferrytowy

Skontaktuj się z nami

Miss. Vicky Lee

vip6@szviip.com

19925448748

Skontaktuj się teraz

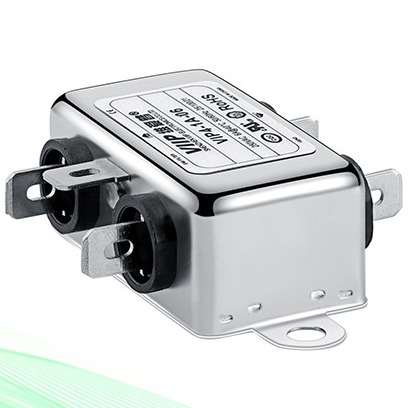

Jednofazowe filtry zasilania EMI prądu przemiennego do elektroniki użytkowej

Nazwa marki:	VIIP WeiAiPu
Numer modelu:	VIP4-1A-03(B041W0603)
MOQ:	1 sztuk
Cena £:	Zbywalny
Szczegóły opakowania:	333318
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE TUV UL CQC

Prąd znamionowy:

Filtr EMC

Orzecznictwo:

CE ROHS

Aplikacja:

AGD konsumenckie

Napięcie znamionowe:

120/250 V AC

Częstotliwość pracy:

50/60 Hz

typ przesyłki:

Montaż powierzchniowy

Strata wtrąceniowa:

60dB-90dB

Impedancja wejściowa:

500VDC/100MOHM MIN

Zakres częstotliwości:

150 kHz do 30 GHz

Temperatura przechowywania:

-40°C~+85°C

Pozycja:

FILTR EMI

Nominalna częstotliwość środkowa:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Wymiary:

Różni się w zależności od modelu

Port:

Shenzhen

Styl zakończenia:

Kołki lutownicze

Prąd nominalny:

Różne

Waga:

290G-1000G

Rezystancja izolacji:

≥100MΩ

Zgodne z wymogami Rohs:

- Tak, proszę.

Wilgotność:

≤95% wilgotności względnej

Możliwość Supply:

2000 sztuk w ciągu 10-15 dni

Podkreślić:

Filtry mocy EMI 90dB

filtry mocy EMI do elektroniki użytkowej

filtr EMI jednofazowy 3A

Opis produktu

Jednofazowe filtry mocy EMI AC110/250 V do elektroniki użytkowej

Szybki szczegół:

Miejsce pochodzenia	Chiny
Numer modelu	VIP4-1A-03(B041W0603)
Impedancja wejściowa	50 Ω
IStrata wejściowa	30-100dB
Linia do linii	1760 VDC
Nominalna częstotliwość środkowa	10KHZ ~ 30MHZ
Certyfikat	ISO9001 CE ROHS cUL TUV
Częstotliwość robocza	50/60 Hz
Zakres temperatury	25 / 085 / 21

Funkcje i korzyści dlaJednofazowe filtry EMI AC110/250V do elektroniki użytkowej

Więcej niż dwa poziomy wyposażenia.150 kHz一Filtrowanie szerokopasmowe o wysokiej wydajności 30 MHz, szczególnie poprawia efekt filtrowania niskich częstotliwości w zakresie od 10 KHz do 150 KHz.

Zaprojektowany specjalnie do tansmowania sprzętu wojskowego przez CE102 w GJB151A/ 152A

Typowe zastosowania jednofazowego filtra emi prądu przemiennego
sprzęt oświetleniowy, zastosowania medyczne, zastosowania przemysłowe, systemy sterowania i komunikacji.

Częstotliwość pracy.napięcie znamionowe, aby spełnić różne wymagania, szybki projekt dostosowywania.

Kompaktowy rozmiar można zastosować w różnych sytuacjach.
Istnieje wiele części i kombinacji spełniających różne testy EMC klientów
Produkty na zamówienie zgodnie z wymaganiami klienta

Filtry AC ogólnego przeznaczenia o dobrym tłumieniu w zakresie częstotliwości 150KHz-30MHz

Kompaktowa konstrukcja, wysoki stosunek wydajności do kosztów, łatwy w instalacji, bezpieczny i niezawodny

Serie VIP4 -1A i VIP4 -1B to jednostopniowe filtry trybu wspólnego z prawie taką samą flotą filtrów, tylko nieznacznie różniące się różnym prądem

Specyfikacje dlaJednofazowe filtry EMI AC110/250V do elektroniki użytkowej

Nr części	Prąd znamionowy [A]	250 V AC/50 Hz przy 20°C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	Terminale			Waga [g]
Nr części	Prąd znamionowy [A]	250 V AC/50 Hz przy 20°C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	śruba	listwa zaciskowa	przewody	Waga [g]
VIP4-1A-01	1A	<0,5mA	Rys. 1	Rys. 1	- - -	- - -	0	65
VIP4-1A-03	3A	<0,5mA	Rys. 1	Rys. 1	- - -	- - -	0	65
VIP4-1A-06	6A	<0,5mA	Rys. 1	Rys. 1	- - -	- - -	0	65
VIP4-1A-10	10 A	<0,5mA	Ryc. 2	Rys. 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1,0 mA	Ryc. 3/Rys. 4	Ryc. 2	M4	0	- - -	140
VIP4-1B-10	10 A	<1,0 mA	Ryc. 3/Rys. 4	Ryc. 2	M4	0	- - -	170
VIP4-1B-20	20A	<1,0 mA	Ryc. 3/Rys. 4	Ryc. 2	M4	0	- - -	170
VIP4-1B-30	30A	<1,0 mA	Ryc. 5	Ryc. 2	M6	- - -	- - -	320
VIP4-1B-50	50A	<2,0 mA	Ryc. 5	Ryc. 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2,0 mA	Ryc. 5	Ryc. 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2,0 mA	Ryc. 5	Ryc. 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2,0 mA	Ryc. 5	Ryc. 2	M10	- - -	- - -	1900

Filtry EMI i filtry RFI dla przemysłu oświetleniowego i zastosowań o wysokiej niezawodności

Często zadawane pytania:
P: Czy oferujecie spersonalizowany produkt?
Odp .: Tak, możemy opracować nową formę, jeśli możesz dostarczyć nam próbki lub rysunki i specyfikację.
P: Czy jesteś producentem ISO9001?
Odp .: Tak, jesteśmy profesjonalnym producentem projektowania i produkcji filtrów EMI od 2009 roku.
P: Jak długi jest czas dostawy?
Odp.: zapewniamy szybką dostawę.Ogólnie rzecz biorąc, pobieranie próbek zajmie 2-5 dni;10 do 15 dla małych zamówień, 15-25 dni dla masowej produkcji po otrzymaniu zaliczki.Konkretny czas dostawy zależy od pozycji i ilości zamówienia.Proszę skontaktuj się z nami

P: A co z warunkami płatności?
Odp.: akceptujemy również T/T Western Union, Paypal itp.
P: A co z certyfikatami?
Odp.: ISO 9001, CE, TUV, UL, ROHS, ENEC, REACH itp.

Znaków:

Filtr wejściowy zasilania 30dB

filtr EMI 100dB 10A

filtr EMI w metalowej obudowie 10A
