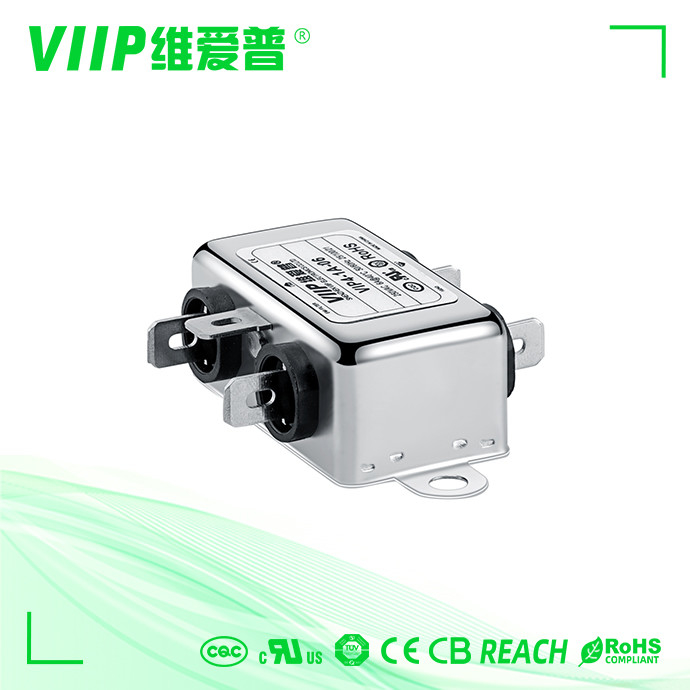

Jednofazowe filtry linii zasilania EMI prądu przemiennego do systemów informatycznych i sieciowych

Nazwa marki:	VIIP WeiAiPu
Numer modelu:	VIP4-1A-04(B041W0824)
MOQ:	1 sztuk
Cena £:	Zbywalny
Szczegóły opakowania:	333318
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE TUV UL CQC

Prąd znamionowy:

Filtr EMC

Funkcja transferu:

Filtr EMI AC

Nominalna częstotliwość środkowa:

150 kHz ~ 30 MHz

Orzecznictwo:

CE ROHS

Aplikacja:

Sprzęt medyczny

Impedancja wejściowa:

500VDC/100MOHM MIN

Zakres częstotliwości:

150 kHz do 30 GHz

Temperatura przechowywania:

-40°C~+85°C

Pozycja:

FILTR EMI

Częstotliwość robocza:

50/60hz

Nominalna częstotliwość środkowa:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Wymiary:

Różni się w zależności od modelu

Port:

Shenzhen

Styl zakończenia:

Kołki lutownicze

Prąd nominalny:

Różne

Waga:

290G-1000G

Rezystancja izolacji:

≥100MΩ

Zgodne z wymogami Rohs:

- Tak, proszę.

Wilgotność:

≤95% wilgotności względnej

Możliwość Supply:

2000 sztuk w ciągu 10-15 dni

Podkreślić:

4A Filtry linii zasilającej EMI

Systemy IT Filtry linii zasilającej EMI

Systemy sieciowe Jednofazowy filtr EMI

Opis produktu

Wysokowydajne, jednofazowe filtry linii zasilającej EMI ogólnego zastosowania

Wysokowydajne, jednofazowe filtry linii zasilającej EMI ogólnego zastosowaniaSzybki szczegół:

Miejsce pochodzenia	Chiny
Numer modelu	VIP4-1A-04(B041W0824)
Impedancja wejściowa	50 Ω
IStrata wejściowa	30-100dB
Linia do linii	1760 VDC
Nominalna częstotliwość środkowa	10KHZ ~ 30MHZ
Certyfikat	ISO9001 CE ROHS TUV
Częstotliwość robocza	50/60 Hz
Zakres temperatury	25 / 085 / 21

Funkcje i korzyści dlaJednofazowy filtr emi AC:

150 kHz一Filtrowanie szerokopasmowe o wysokiej wydajności 30 MHz, szczególnie poprawia efekt filtrowania niskich częstotliwości w zakresie od 10 KHz do 150 KHz.

Zaprojektowany specjalnie do tansmowania sprzętu wojskowego przez CE102 w GJB151A/ 152A

Dane techniczne dla jednofazowego filtra emi AC:

funkcje jednofazowych filtrów emi

1. Prąd znamionowy: 0,5a-300a

2. Różne zaciski: drut, końcówka lutownicza, kołek, listwa zaciskowa itp

3. Opcjonalne wersje medyczne (typ H)

4. Wersje niestandardowe są dostępne na życzenie

Filtry AC ogólnego przeznaczenia o dobrym tłumieniu w zakresie częstotliwości 150KHz-30MHz

Kompaktowa konstrukcja, wysoki stosunek wydajności do kosztów, łatwy w instalacji, bezpieczny i niezawodny

Serie VIP4 -1A i VIP4 -1B to jednostopniowe filtry trybu wspólnego z prawie taką samą flotą filtrów, tylko nieznacznie różniące się różnym prądem

Dostępne są również wersje wysokonapięciowe powyżej 380 V AC

Tabele wysokowydajnych jednofazowych filtrów linii zasilania EMI ogólnego przeznaczenia

Nr części	Prąd znamionowy [A]	250 V AC/50 Hz przy 20°C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	Terminale			Waga [g]
Nr części	Prąd znamionowy [A]	250 V AC/50 Hz przy 20°C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	śruba	listwa zaciskowa	przewody	Waga [g]
VIP1-1A-01	1A	<0,5mA	Rys. 1	Rys. 1	- - -	- - -	0	65
VIP1-1A-03	3A	<0,5mA	Rys. 1	Rys. 1	- - -	- - -	0	65
VIP1-1A-06	6A	<0,5mA	Rys. 1	Rys. 1	- - -	- - -	0	65
VIP1-1A-10	10 A	<0,5mA	Ryc. 2	Rys. 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1,0 mA	Ryc. 3/Rys. 4	Ryc. 2	M4	0	- - -	140
VIP4-1B-10	10 A	<1,0 mA	Ryc. 3/Rys. 4	Ryc. 2	M4	0	- - -	170
VIP4-1B-20	20A	<1,0 mA	Ryc. 3/Rys. 4	Ryc. 2	M4	0	- - -	170
VIP4-1B-30	30A	<1,0 mA	Ryc. 5	Ryc. 2	M6	- - -	- - -	320
VIP4-1B-50	SOA	<2,0 mA	Ryc. 5	Ryc. 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2,0 mA	Ryc. 5	Ryc. 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2,0 mA	Ryc. 5	Ryc. 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2,0 mA	Ryc. 5	Ryc. 2	M10	- - -	- - -	1900

		A	B	C	D	mi	F	G	H		k	Ł	M	N	P	Q
VIP4-1B		51	51	29	73	---	73	63	---	Φ4,5	25	10	22	---	15,5	6,3*0,8
	6A								---
		51	51	29	86	---	86	63	---	Φ4,5	25	10	9	3.4	15,5	M4
									---
		51	51	29	73	---	73	63	---	Φ4,5	25	10	22	---	15,5	6,3*0,8
	10 A								---
		51	51	29	86	---	86	63	---	Φ4,5	25	10	22	3.4	15,5	M4
									---
		51	51	29	73	---	73	63	---	Φ4,5	25	10	22	---	15,5	6,3*0,8
	20A
		51	51	29	84	---	84	63	---	Φ4,5	25	20	8.5	2.5	---	M4

	30A	63	51	38	85	---	104	75	---	Φ5,0	25	25	9	3.8	---	M6

	50A	96	80	42	---	105	137	50	95	Φ4,0	6	42	20	20	3.4	M6

	100A	120	100	50		130	184	80	115	Φ4,0	6	66	28	10	9	M8

	150A	150	105	60		135	214	90	120	Φ4,0	6	50	35	15	4.8	M10

	200A	150	105	60		135	213	90	120	Φ4,0	6	50	35	15	4.4	M10

Tolerancje		±1	±1	土1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5
