Jednofazowy filtr EMI

Jednofazowy filtr AC EMI w trybie wspólnym do urządzeń diagnostycznych

Wszystkie kategorie

Ferrytowe pierścienie wokół kabli

Płaski rdzeń ferrytowy

Skontaktuj się z nami

Miss. Vicky Lee

vip6@szviip.com

19925448748

Skontaktuj się teraz

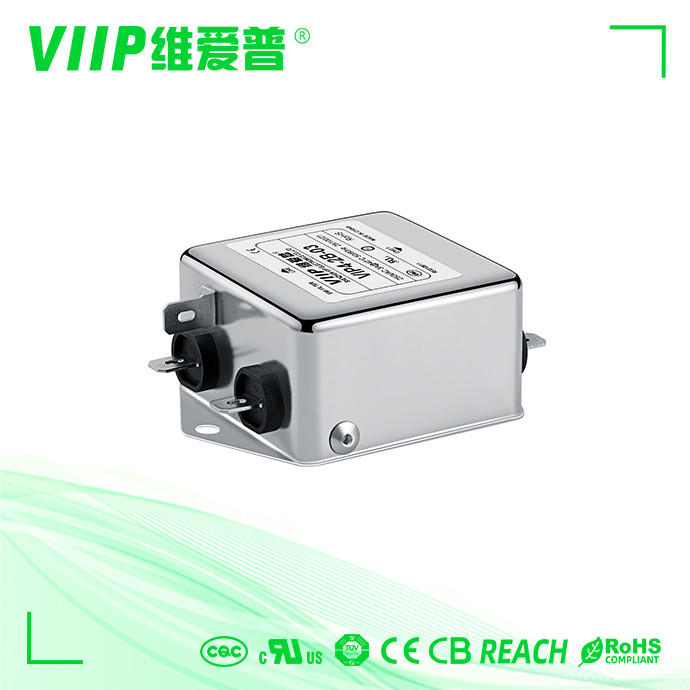

Jednofazowy filtr AC EMI w trybie wspólnym do urządzeń diagnostycznych

Nazwa marki:	VIIP WeiAiPu
Numer modelu:	VIP4-1A-10 (10249)
MOQ:	1 sztuk
Cena £:	Zbywalny
Szczegóły opakowania:	333318
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE TUV UL CQC

Prąd znamionowy:

Filtr EMC

Funkcja transferu:

Filtr EMI AC

Nominalna częstotliwość środkowa:

10KHZ ~ 30MHZ

Orzecznictwo:

CE ROHS

Aplikacja:

Wyposażenie medyczne

Impedancja wejściowa:

500VDC/100MOHM MIN

Zakres częstotliwości:

150 kHz do 30 GHz

Temperatura przechowywania:

-40°C~+85°C

Pozycja:

FILTR EMI

Częstotliwość robocza:

50/60hz

Nominalna częstotliwość środkowa:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Wymiary:

Różni się w zależności od modelu

Port:

Shenzhen

Styl zakończenia:

Kołki lutownicze

Prąd nominalny:

Różne

Waga:

290G-1000G

Rezystancja izolacji:

≥100MΩ

Zgodne z wymogami Rohs:

- Tak, proszę.

Wilgotność:

≤95% wilgotności względnej

Możliwość Supply:

2000 sztuk w ciągu 10-15 dni

Podkreślić:

Filtr AC EMI 10 KHZ

filtr AC EMI 30 MHz

filtr jednofazowy EMI UL

Opis produktu

10KHZ-30MHZ Filtry EMI Tryb wspólny Jednofazowy do sprzętu diagnostycznego

10KHZ-30MHZ Filtry EMI Tryb wspólny Jednofazowy do sprzętu diagnostycznegoSzybki szczegół:

Miejsce pochodzenia	Chiny
Numer modelu	VIP4-1A-10 (10249)
Impedancja wejściowa	50 Ω
IStrata wejściowa	30-100dB
Linia do linii	1760 VDC
Nominalna częstotliwość środkowa	10KHZ ~ 30MHZ
Certyfikat	ISO9001 CE ROHS cUL TUV
Częstotliwość robocza	50/60 Hz
Zakres temperatury	25 / 085 / 21

10KHZ-30MHZ Filtry EMI Tryb wspólny Jednofazowy do sprzętu diagnostycznego Cechy i zalety:

Więcej niż dwa poziomy wyposażenia.10 kHz一Filtrowanie szerokopasmowe o wysokiej wydajności 30 MHz, szczególnie poprawia efekt filtrowania niskich częstotliwości w zakresie od 10 KHz do 150 KHz.

Zaprojektowany specjalnie do tansmowania sprzętu wojskowego przez CE102 w GJB151A/ 152A

10KHZ-30MHZ Filtry EMI Tryb wspólny Jednofazowy do sprzętu diagnostycznego Dane techniczne:

funkcje jednofazowych filtrów emi

1. Prąd znamionowy: 0,5a-300a

2. Różne zaciski: drut, końcówka lutownicza, kołek, listwa zaciskowa itp

3. Opcjonalne wersje medyczne (typ H)

4. Wersje niestandardowe są dostępne na życzenie

Filtry AC ogólnego przeznaczenia o dobrym tłumieniu w zakresie częstotliwości 150KHz-30MHz

Kompaktowa konstrukcja, wysoki stosunek wydajności do kosztów, łatwy w instalacji, bezpieczny i niezawodny

Serie VIP4 -1A i VIP4 -1B to jednostopniowe filtry trybu wspólnego z prawie taką samą flotą filtrów, tylko nieznacznie różniące się różnym prądem

Dostępne są również wersje wysokonapięciowe powyżej 380 V AC

Tabulatury

Nr części	Prąd znamionowy [A]	250 V AC/50 Hz przy 20°C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	Terminale			Waga [g]
Nr części	Prąd znamionowy [A]	250 V AC/50 Hz przy 20°C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	śruba	listwa zaciskowa	przewody	Waga [g]
VIP4-2A-01	1A	<0,5mA	Ryc. 2	Rys. 1	- -	- - -	0	95
VIP4-2A-03	3A	<0,5mA	Ryc. 2	Rys. 1	- - -	- - -	0	95
VIP4-2A-06	6A	<0,5mA	Ryc. 2	Rys. 1	- - -	- - -	0	95
VIP4-2A-10	10 A	<1,0 mA	Ryc.4	Rys. 1	- - -	0	- - -	170
VIP4-2B-06	6A	<1,0 mA	Ryc.4	Ryc. 2	M4	0	- - -	170
VIP4-2B-10	10 A	<1,0 mA	Ryc.4	Ryc. 2	M4	0	- - -	170
VIP4-2B-20	20A	<1,0 mA	Ryc.4	Ryc. 2	M4	0	- - -	321
VIP4-2B -50	50A	<2,0 mA	Ryc. 5	Ryc. 2	M6	- - -	- - -	1400
VIP4-2B-100	100A	<2,0 mA	Ryc. 5	Ryc. 2	M6	- - -	- - -	2000
VIP4-2B-200	200A	<2,0 mA	Ryc. 5	Ryc. 2	M8	- - -	- - -	3000
VIP4-2C-01	1A	<0,5mA	Rys. 1	Rys. 3	M10	- - -	0	65
VIP4-2C-03	3A	<0,5mA	Ryc. 2	Rys. 3	M10	- - -	0	95
VIP4-2C-06	6A	<1,0 mA	Ryc.4	Rys. 3	M4	0	- - -	175
VIP4-2C-10	10 A	<1,0 mA	Ryc.4	Rys. 3	M4	0	- - -	175
VIP4-2C-20	20A	<1,0 mA	Ryc. 5	Rys. 3	M4	- - -	- - -	600
VIP4-2C-50	50A	<2,0 mA	Ryc. 5	Ryc. 3	M6	- - -	- - -	1600

Często zadawane pytania:
P: Czy oferujecie spersonalizowany produkt?
Odp .: Tak, możemy opracować nową formę, jeśli możesz dostarczyć nam próbki lub rysunki i specyfikację.

P: Czy jesteś producentem ISO9001?
Odp .: Tak, jesteśmy profesjonalnym producentem projektowania i produkcji filtrów EMI od 2009 roku.

P: Jak długi jest czas dostawy?
Odp.: zapewniamy szybką dostawę.Ogólnie rzecz biorąc, pobieranie próbek zajmie 2-5 dni;10 do 15 dla małych zamówień, 15-25 dni dla masowej produkcji po otrzymaniu zaliczki.Konkretny czas dostawy zależy od pozycji i ilości zamówienia.Proszę skontaktuj się z nami

Znaków:

Filtr wejściowy zasilania 30dB

filtr EMI 100dB 10A

filtr EMI w metalowej obudowie 10A
