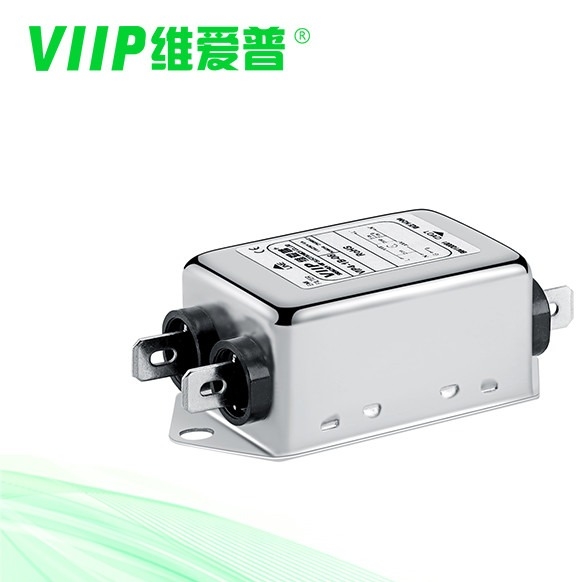

Jednofazowy filtr RFI prądu przemiennego do przenośnego sprzętu elektrycznego i elektronicznego

Nazwa marki:	VIIP WeiAiPu
Numer modelu:	VIP4-1A-10(B041T0593)
MOQ:	1 sztuk
Cena £:	Zbywalny
Szczegóły opakowania:	333318
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE TUV UL CQC

FILTR JEDNOFAZOWY AC

Napięcie znamionowe:

110/250 V AC

Orzecznictwo:

CE ROHS,CE CQC,ISO; TUV

Minimalne zamówienie:

1 szt

Aplikacja:

Przenośny sprzęt elektryczny i elektroniczny

typ przesyłki:

Montaż powierzchniowy

Impedancja wejściowa:

500VDC/100MOHM MIN

Zakres częstotliwości:

150 kHz do 30 GHz

Temperatura przechowywania:

-40°C~+85°C

Pozycja:

FILTR EMI

Częstotliwość robocza:

50/60hz

Nominalna częstotliwość środkowa:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Wymiary:

Różni się w zależności od modelu

Port:

Shenzhen

Styl zakończenia:

Kołki lutownicze

Prąd nominalny:

Różne

Waga:

290G-1000G

Rezystancja izolacji:

≥100MΩ

Zgodne z wymogami Rohs:

- Tak, proszę.

Wilgotność:

≤95% wilgotności względnej

Możliwość Supply:

2000 sztuk w ciągu 10-15 dni

Podkreślić:

TUV jednofazowy filtr RFI

jednofazowy filtr RFI 1760VDC

2000VAC jednofazowy filtr EMI

Opis produktu

Jednofazowy filtr RFI prądu przemiennego do przenośnego sprzętu elektrycznego i elektronicznego

Jednofazowy filtr RFI AC do komunikacji i przechowywania danychSzybki szczegół:

Miejsce pochodzenia	Chiny
Numer modelu	VIP4-1A-10(B041T0593)
Aktualny	10 A
Typ	Filtr jednofazowy AC EMI
Linia do linii	1760 VDC
Linia do ziemi	2000 V AC
Certyfikat	ISO9001 CE Rohs Zasięg
Częstotliwość robocza	50/60 Hz
Zakres temperatury	25 / 085 / 21

Oferujemy prąd przemienny jednofazowy dostosowany do potrzeb Twojej branży.Produkujemy filtry RFI do zastosowań w lotnictwie, telekomunikacji, wojsku i medycynie, a także w wielu innych gałęziach przemysłu.Mamy doświadczenie w produkcji wielu rodzajów filtrów, takich jak nasze jednofazowe filtry RFI, filtry medyczne, filtry wejściowe zasilania, filtry DC i trójfazowe filtry RFI. Filtry jednofazowe firmy Curtis Industries służą do redukcji zakłóceń elektromagnetycznych w aplikacjach 250VAC.Nasze filtry jednofazowe doskonale sprawdzają się w wielu gałęziach przemysłu i są dostępne w trzech różnych typach, w tym ogólnego przeznaczenia, o wysokiej wydajności i szerokopasmowym.Te filtry RFI są idealne do redukcji zakłóceń elektromagnetycznych w wojsku, urządzeniach komercyjnych, zasilaczach impulsowych i telekomunikacji.

Aplikacje:

Białe gospodarstwo domowe

Inteligentny dom

Inteligentny terminal

Zasilacz

stanowisko ładowania

komunikacji i przechowywania danych

Dane techniczne:

funkcje jednofazowych filtrów emi

1. Prąd znamionowy: 0,5a-300a

2. Różne zaciski: drut, końcówka lutownicza, kołek, listwa zaciskowa itp

3. Opcjonalne wersje medyczne (typ H)

4. Wersje niestandardowe są dostępne na życzenie

Filtry AC ogólnego przeznaczenia o dobrym tłumieniu w zakresie częstotliwości 150KHz-30MHz

Kompaktowa konstrukcja, wysoki stosunek wydajności do kosztów, łatwy w instalacji, bezpieczny i niezawodny

Serie VIP4 -1A i VIP4 -1B to jednostopniowe filtry trybu wspólnego z prawie taką samą flotą filtrów, tylko nieznacznie różniące się różnym prądem

Dostępne są również wersje wysokonapięciowe powyżej 380 V AC

Nasze atuty

(1) Sieć sprzedaży
Produkty są eksportowane do Europy, Stanów Zjednoczonych, Korei Południowej, Azji Południowo-Wschodniej oraz innych krajów i regionów.
(2) Sprzęt komputerowy
Firma posiada w pełni automatyczny sprzęt do wykrywania materiałów magnetycznych i linie produkcyjne oraz posiada bazę produkcyjną przeciwzakłóceniowego rdzenia magnetycznego.
(3) Zintegrowana Służba Techniczna
Nasza firma jest firmą zajmującą się kompatybilnością elektromagnetyczną, integrującą badania i rozwój, produkcję i sprzedaż komponentów elektronicznych przeciwzakłóceniowych (EMC) oraz usługi testowania EMC.
(4) Doskonała kultura korporacyjna
Firma organizuje i wdraża zarządzanie jakością w ścisłej zgodności z normami, przestrzega ośmiu zasad i stale doskonali pracę, przy czym wszyscy pracownicy są pierwszym zadaniem spełniającym wymagania klientów

Jednofazowy filtr RFI prądu przemiennego do przenośnego sprzętu elektrycznego i elektronicznego 0

Tabulatury

Nr części	Prąd znamionowy [A]	250 V AC/50 Hz przy 20°C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	Terminale			Waga [g]
Nr części	Prąd znamionowy [A]	250 V AC/50 Hz przy 20°C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	śruba	listwa zaciskowa	przewody	Waga [g]
VIP1-1A-01	1A	<0,5mA	Rys. 1	Rys. 1	- - -	- - -	0	65
VIP1-1A-03	3A	<0,5mA	Rys. 1	Rys. 1	- - -	- - -	0	65
VIP1-1A-06	6A	<0,5mA	Rys. 1	Rys. 1	- - -	- - -	0	65
VIP1-1A-10	10 A	<0,5mA	Ryc. 2	Rys. 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1,0 mA	Ryc. 3/Rys. 4	Ryc. 2	M4	0	- - -	140
VIP4-1B-10	10 A	<1,0 mA	Ryc. 3/Rys. 4	Ryc. 2	M4	0	- - -	170
VIP4-1B-20	20A	<1,0 mA	Ryc. 3/Rys. 4	Ryc. 2	M4	0	- - -	170
VIP4-1B-30	30A	<1,0 mA	Ryc. 5	Ryc. 2	M6	- - -	- - -	320
VIP4-1B-50	SOA	<2,0 mA	Ryc. 5	Ryc. 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2,0 mA	Ryc. 5	Ryc. 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2,0 mA	Ryc. 5	Ryc. 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2,0 mA	Ryc. 5	Ryc. 2	M10	- - -	- - -	1900

Wymiar mechaniczny (jednostka: mm)

Jednofazowy filtr RFI prądu przemiennego do przenośnego sprzętu elektrycznego i elektronicznego 2

Schemat elektryczny:

Jednofazowy filtr RFI prądu przemiennego do przenośnego sprzętu elektrycznego i elektronicznego 3

Znaków:
