Jednofazowy filtr EMI

Jednofazowe filtry EMI do montażu powierzchniowego 500 VDC do zasilaczy impulsowych

Wszystkie kategorie

Ferrytowe pierścienie wokół kabli

Płaski rdzeń ferrytowy

Skontaktuj się z nami

Miss. Vicky Lee

vip6@szviip.com

19925448748

Skontaktuj się teraz

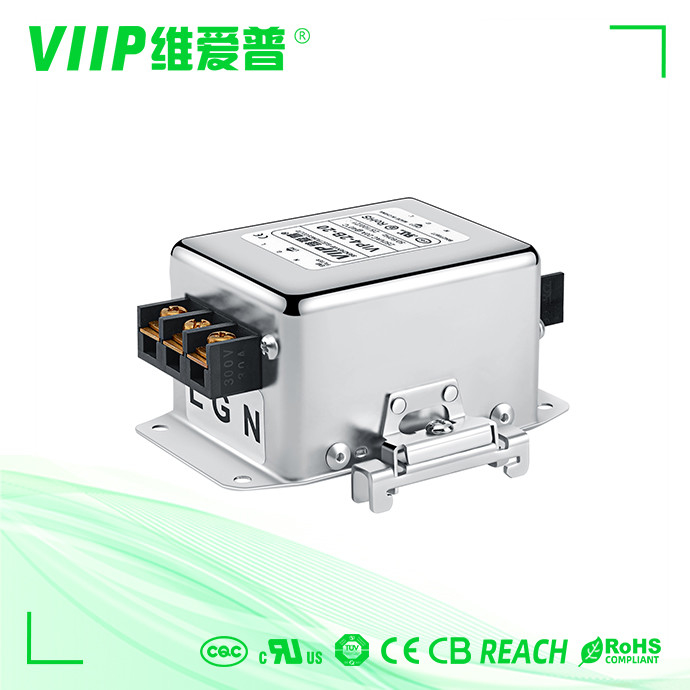

Jednofazowe filtry EMI do montażu powierzchniowego 500 VDC do zasilaczy impulsowych

Nazwa marki:	VIIP WeiAiPu
Numer modelu:	VIP4-1B-06
MOQ:	1 sztuk
Cena £:	Zbywalny
Szczegóły opakowania:	333318
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE TUV UL CQC

Prąd znamionowy:

Filtr EMC

Napięcie znamionowe:

110/250 V AC

Funkcja transferu:

Filtr EMI AC

Strata wtrąceniowa:

w systemie 50OHM

Nominalna częstotliwość środkowa:

150 kHz ~ 30 MHz

Impedancja wejściowa:

500VDC/100MOHM MIN

Orzecznictwo:

CE ROHS

Zakres częstotliwości:

150 kHz do 30 GHz

Temperatura przechowywania:

-40°C~+85°C

Pozycja:

FILTR EMI

Częstotliwość robocza:

50/60hz

Nominalna częstotliwość środkowa:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Wymiary:

Różni się w zależności od modelu

Port:

Shenzhen

Styl zakończenia:

Kołki lutownicze

Prąd nominalny:

Różne

Waga:

290G-1000G

Rezystancja izolacji:

≥100MΩ

Zgodne z wymogami Rohs:

- Tak, proszę.

Wilgotność:

≤95% wilgotności względnej

Możliwość Supply:

2000 sztuk w ciągu 10-15 dni

Podkreślić:

Jednofazowe filtry EMI 6A

jednofazowe filtry EMI 50OHM

filtry EMI do montażu powierzchniowego 500VDC

Opis produktu

Jednofazowe filtry EMI do montażu powierzchniowego 500 VDC do zasilaczy impulsowych

Szybki szczegół:

Miejsce pochodzenia: Chiny	Impedancja wejściowa: 50 Ω
Numer modelu: VIP4-1B-06	Prąd znamionowy: 6A
Nazwa marki: VIIP	Napięcie znamionowe: 110V/250V
Typ: filtr AC EMI	Strata wtrąceniowa: 30-100dB
Funkcja transferu: dolnoprzepustowy	Linia do linii: 1760 VDC
Nominalna częstotliwość środkowa: 150 KHZ ~ 30 MHZ	Linia do ziemi: 2000VAC
Port: SHENZHEN	Certyfikat: ISO9001 CE ROHS cUL TUV
Minimalna ilość: 1 szt	Częstotliwość robocza: 50/60 HZ
Rodzaj opakowania: montaż powierzchniowy	Zakres temperatur: 25 / 085 / 21

Jednofazowe filtry sieciowe ogólnego przeznaczenia, łatwe w instalacji, dostępne dla małych urządzeń elektronicznych i przyrządów pomiarowych

Rysunek konspektu i wymiary:

Dane techniczne:

Nr części	Prąd znamionowy [A]	250 V AC/50 Hz przy 20°C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	Terminale			Waga [g]
Nr części	Prąd znamionowy [A]	250 V AC/50 Hz przy 20°C Prąd upływu [mA]	Wymiary fizyczne	Schematy elektryczne	śruba	listwa zaciskowa	przewody	Waga [g]
VIP4-1A-01	1A	<0,5mA	Rys. 1	Rys. 1	- - -	- - -	0	65
VIP4-1A-03	3A	<0,5mA	Rys. 1	Rys. 1	- - -	- - -	0	65
VIP4-1A-06	6A	<0,5mA	Rys. 1	Rys. 1	- - -	- - -	0	65
VIP4-1A-10	10 A	<0,5mA	Ryc. 2	Rys. 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1,0 mA	Ryc. 3/Rys. 4	Ryc. 2	M4	0	- - -	140
VIP4-1B-10	10 A	<1,0 mA	Ryc. 3/Rys. 4	Ryc. 2	M4	0	- - -	170
VIP4-1B-20	20A	<1,0 mA	Ryc. 3/Rys. 4	Ryc. 2	M4	0	- - -	170
VIP4-1B-30	30A	<1,0 mA	Ryc. 5	Ryc. 2	M6	- - -	- - -	320
VIP4-1B-50	50A	<2,0 mA	Ryc. 5	Ryc. 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2,0 mA	Ryc. 5	Ryc. 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2,0 mA	Ryc. 5	Ryc. 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2,0 mA	Ryc. 5	Ryc. 2	M10	- - -	- - -	1900

Schemat elektryczny:

Jednofazowe filtry EMI do montażu powierzchniowego 500 VDC do zasilaczy impulsowych 0

Wymiar mechaniczny (jednostka: mm)

Aplikacje:

Białe gospodarstwo domowe

Inteligentny dom

Inteligentny terminal

Zasilacz

Moc i energia

Sprzęt elektryczny i elektroniczny

Dobra konsumpcyjne

Urządzenie medyczne

sprzęt datacom

Jednofazowe filtry EMI do montażu powierzchniowego 500 VDC do zasilaczy impulsowych 1

Często zadawane pytania:

P1: A co z certyfikatami?

Odp.: ISO 9001, TUV, UL, CE, CQC, CB, ENEC, ROHS, REACH itp.

P2: Czy jesteś fabryką?
Odp .: Tak, jesteśmy profesjonalnym producentem filtrów EMI i EMC oraz rdzeni ferrytowych od 2009 roku.

P3: Jak długi jest czas dostawy?
Odp .: Zapewniamy szybką dostawę.Ogólnie rzecz biorąc, małe zamówienie lub towary magazynowe zajmie 2-5 dni;10 do 15 dni na masową produkcję po otrzymaniu zaliczki.Konkretny czas dostawy zależy od pozycji i ilości zamówienia.Skontaktuj się z nami, aby uzyskać szczegółowe informacje.

P4: A co z warunkami płatności?
Odp .: Zwykle wymagamy T / T z góry.akceptujemy również inne metody płatności.

P5: Czy oferujecie spersonalizowany produkt?
Odp .: Tak, możemy opracować nową formę jako twoje wymaganie, jeśli możesz dostarczyć nam próbki lub rysunki i specyfikacje.

P6: A co z próbkami?
Odp .: Darmowe próbki.Musisz zapłacić za koszt frachtu.Skontaktuj się z nami, aby uzyskać szczegółowe informacje.

Możemy zapewnić sprostowanie techniczne EMC i zawsze możemy dostosować produkt jako wymóg zdania testu EMC.Porozmawiajmy o szczegółach.
