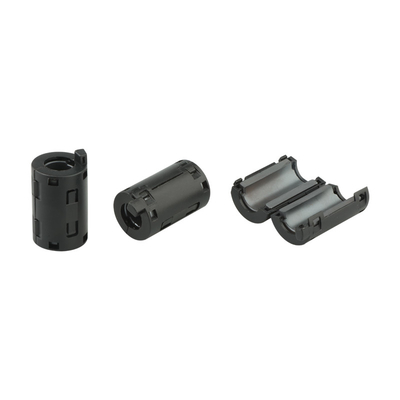

Zaciskany dławik ferrytowy EMI 9 mm do kabli myszy, tłumik zakłóceń RFI

Szybki szczegół:

• Miejsce pochodzenia: Guangdong, Chiny
• Nazwa marki: VIP
• Numer modelu: V18010
• Typ: miękki
• Kompozyt: magnes ferrytowy
• Kształt: cylindryczny
• Zastosowanie: magnes przemysłowy
• Tolerancja: ± 1%
• Czas dostawy: w ciągu 7 dni
• Nazwa przedmiotu: Clip-on ferrytowy rdzeń pierścienia magnetycznego tłumika szumów RFI EMI zacisk kablowy
• Materiał: F9
• Impedancja: min. 155 omów przy 100 MHz
• Stan: EMC, EMI
• Status wolny od PB: RoHS REACH
• Czarny kolor
• Temperatura pracy: od -40 do +125°C

Opis:

Przypinane rdzenie ferrytowe to elementy tłumiące szumy stosowane w celu zmniejszenia zakłóceń elektromagnetycznych (EMI) i zakłóceń o częstotliwości radiowej (RFI) w kablach i liniach elektroenergetycznych.Zawierają ferrytowy materiał ceramiczny, który pomaga blokować sygnały elektromagnetyczne o wysokiej częstotliwości, zapobiegając zakłóceniom i zniekształceniom w urządzeniach i systemach elektronicznych.Konstrukcja zatrzaskowa z dzielonym rdzeniem i plastikową obudową umożliwia łatwą instalację poprzez przypięcie filtra bezpośrednio do istniejących przewodów i kabli bez konieczności ich odłączania.Ta wygoda zapewnia proste rozwiązanie do modernizacji środków łagodzących EMI/RFI poprzez dodanie dławików ferrytowych tam, gdzie jest to wymagane.Twardy materiał ferrytowy w rdzeniu może wytrzymać naprężenia mechaniczne i wpływ środowiska, umożliwiając niezawodne filtrowanie szumów w warunkach przemysłowych. Wraz ze wzrostem uzależnienia od instrumentów elektronicznych i urządzeń cyfrowych zakłócenia elektromagnetyczne stały się bardziej powszechne.Przypinane rdzenie ferrytowe pomagają wyeliminować zakłócenia powodowane przez emisje elektromagnetyczne i zapewniają dostarczanie czystej energii do wrażliwych urządzeń, na które może niekorzystnie wpływać nadmierny hałas na linii.Są powszechnie stosowane w przewodach zasilających AC, liniach sygnałowych i kablach komunikacyjnych w automatyce fabrycznej, aparaturze medycznej i sieciach komputerowych w celu promowania zgodności EMC i optymalnej funkcjonalności.Przypinane rdzenie ferrytowe zapewniają skuteczną, tanią metodę tłumienia zakłóceń EMI i RFI poprzez przypinanie filtra bezpośrednio do wymaganych kabli, przewodów lub przewodów zasilających.Ich łatwa instalacja i trwała konstrukcja sprawiają, że nadają się do kontrolowania zakłóceń elektromagnetycznych w szerokim zakresie zastosowań elektronicznych i przemysłowych.Dzięki wbudowanemu zabezpieczeniu przed przeciążeniem i zakresowi częstotliwości sięgającemu widmu gigahercowemu te filtry przeciwzakłóceniowe radzą sobie z zakłóceniami elektromagnetycznymi o wysokiej częstotliwości przy zachowaniu integralności sygnału.

Dane techniczne:

Aplikacje:

✔ 3,5 mm / 0,14 cala (średnica wewnętrzna): nadaje się do kabli 0,06 - 0,14 cala / 1,5 - 3,5 mm
Zastosowanie: wideorejestrator samochodowy, kabel zestawu słuchawkowego, kabel głośnika, kabel myszy, kabel klawiatury, kabel USB itp.
✔ 5mm / 0,2 cala (średnica wewnętrzna): nadaje się do kabli 0,14 - 0,2 cala / 3,5 - 5 mm
Zastosowanie: wideorejestrator samochodowy, kabel głośnikowy, kabel myszy, kabel klawiatury, kabel USB, kabel kamery portu szeregowego RS232 itp.
✔ 7mm / 0,27 cala (średnica wewnętrzna): nadaje się do kabli 0,2 - 0,27 cala / 5 - 7 mm
Zastosowanie: kabel AV, koncentryczny dźwięk, linia zasilająca audio, kamera portu szeregowego IP itp.
✔ 9mm / 0,35 cala (średnica wewnętrzna): nadaje się do kabli 0,27 - 0,35 cala / 7 - 9 mm
Zastosowanie: kabel HDMI, kabel VGA, kabel DVI, linia energetyczna, kabel głośnikowy, kabel przemysłowy itp.
✔ 13mm / 0,51 cala (średnica wewnętrzna): nadaje się do kabli 0,35 - 0,51 cala / 9 - 13 mm
Zastosowanie: kabel HDMI, linia komunikacyjna IP, kabel DVI, kabel Overstriking VGA itp.
