Filtr EMI AC

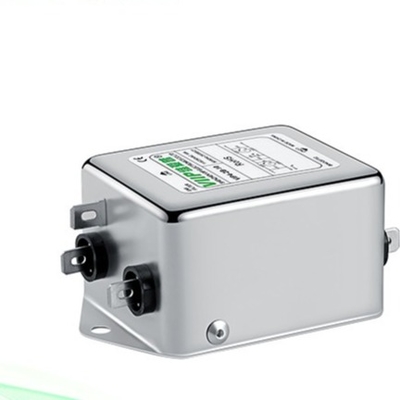

Jednofazowy filtr RFI SMPS AC, filtr sieciowy EMC EMI RFI 150 KHZ

Wszystkie kategorie

Ferrytowe pierścienie wokół kabli

Płaski rdzeń ferrytowy

Skontaktuj się z nami

Miss. Vicky Lee

vip6@szviip.com

19925448748

Skontaktuj się teraz

Jednofazowy filtr RFI SMPS AC, filtr sieciowy EMC EMI RFI 150 KHZ

Nazwa marki:	VIIP
Numer modelu:	VIP4-1A-10
MOQ:	negocjowalne
Cena £:	Zbywalny
Szczegóły opakowania:	333318
Warunki płatności:	T/T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE TUV UL ROHS REACH

Prąd nominalny:

Rodzaj:

Filtr EMI AC

Napęd nominalny:

120/250 VAC

Linia do linii:

1760 VDC

Zastosowanie:

Sprzęt medyczny

Częstotliwość robocza:

50/60hz

Możliwość Supply:

2000 sztuk w ciągu 10-15 dni

Podkreślić:

Filtr EMI 150KHZ AC

Filtr RFI jednofazowy AC

EMI RFI EMC Filtr główny

Opis produktu

SMPS Jednopoziomowy filtr RFI RFI Filtr główny EMC Filtr EMI

Szybki szczegół:

Specyfikacja techniczna:

Pozycja	Filtr linii zasilania
Model	Filtr linii zasilania VIP4
Funkcja przeniesienia	Niższy przejście
Rodzaj opakowania	Powierzchnia
Częstotliwość nominalna centrum	150 K-30 MHz
Utrata wstawienia	60~90dB
Impedancja wejściowa	50Ω
Napęd nominalny	110V/250V
Prąd nominalny	0.5~300A
Temperatura środowiska	40°C
Zakres temperatury	25 / 085 / 21
Częstotliwość działania	50/60HZ
Od linii do linii	1760VDC
Linia do Ziemi	2200VDC
Maksymalny prąd przecieku	250VAC/60HZ 1,0mA Maks.
MOQ	5 sztuk
Port	Shenzhen
Czas realizacji	5 ~ 15 dni roboczych

Filtry jednofazowe do ogólnego użytku, łatwe w montażu, dostępne dla:

-- Sprzęt elektryczny i elektroniczny

-- Sprzęt medyczny

-- Automatyka budynków

-- Sprzęt biurowy i komputerowy

Specyfikacjedla jednofazowych filtrów EMI:

Filtry AC ogólnego zastosowania o dobrym zakresie częstotliwości tłumienia 150KHz-30MHz

Seria VIP4 -1A i VIP4 -1B to jednoetapowe filtry wspólnego trybu z niemal tą samą flotą filtrów, tylko nieznacznie różniące się prądem

Kompaktna konstrukcja, wysoki stosunek wydajności do kosztów, łatwo w montażu,bezpieczna i niezawodna

Dostępne są również wersje wysokiego napięcia powyżej 380VAC

tabliczki

Prąd nominalny: 0,5A-300A
Różne końcówki: drut, ładowarka, szpilka, blok końcowy itp.
Opcjonalne wersje medyczne (typ H)
Na żądanie dostępne są specjalne wersje

Część nr.	Prąd nominalny [A]	250VAC/50Hz @ 20C Prąd przecieku [mA]	Wymiary fizyczne	Schemat elektryczny	Terminalów			Masa [g]
Część nr.	Prąd nominalny [A]	250VAC/50Hz @ 20C Prąd przecieku [mA]	Wymiary fizyczne	Schemat elektryczny	śruby	blok końcowy	druty	Masa [g]
VIP1-1A-01	1A	< 0,5 mA	Rys. 1	Rys. 1	- Nie, nie.	- Nie, nie.	0	65
VIP1-1A-03	3A	< 0,5 mA	Rys. 1	Rys. 1	- Nie, nie.	- Nie, nie.	0	65
VIP1-1A-06	6A	< 0,5 mA	Rys. 1	Rys. 1	- Nie, nie.	- Nie, nie.	0	65
VIP1-1A-10	10A	< 0,5 mA	Rys. 2	Rys. 1	- Nie, nie.	0	- Nie, nie.	75
VIP4-1B-06	6A	< 1,0 mA	Rys. 3/Rys. 4	Rys. 2	M4	0	- Nie, nie.	140
VIP4-1B-10	10A	< 1,0 mA	Rys. 3/Rys. 4	Rys. 2	M4	0	- Nie, nie.	170
VIP4-1B-20	20A	< 1,0 mA	Rys. 3/Rys. 4	Rys. 2	M4	0	- Nie, nie.	170
VIP4-1B-30	30A	< 1,0 mA	Rys. 5	Rys. 2	M6	- Nie, nie.	- Nie, nie.	320
VIP4-1B-50	SOA	< 2,0 mA	Rys. 5	Rys. 2	M6	- Nie, nie.	- Nie, nie.	600
VIP4-1B-100	100A	< 2,0 mA	Rys. 5	Rys. 2	M8	- Nie, nie.	- Nie, nie.	1380
VIP4-1B-150	150A	< 2,0 mA	Rys. 5	Rys. 2	M10	- Nie, nie.	- Nie, nie.	1900
VIP4-1B-200	200A	< 2,0 mA	Rys. 5	Rys. 2	M10	- Nie, nie.	- Nie, nie.	1900

Próbka

Opłata za próbkę: negocjacja

Czas pobierania próbek: 2~5 dni

Jaki jest cel filtra mocy

Celem filtra zasilania jest oczyszczanie i stabilizacja zasilania elektrycznego.zapewnienie, aby podłączony sprzęt otrzymywał czysty i spójny sygnał mocyPomaga to zwiększyć wydajność i niezawodność urządzeń elektronicznych oraz zapobiega uszkodzeniom spowodowanym przepływami prądu, szczytami i innymi zakłóceniami elektrycznymi.Filtry mocy są powszechnie stosowane w systemach audio i wideo, sprzętu komputerowego i innej wrażliwej elektroniki w celu zapewnienia stabilnego i wysokiej jakości zasilania.
