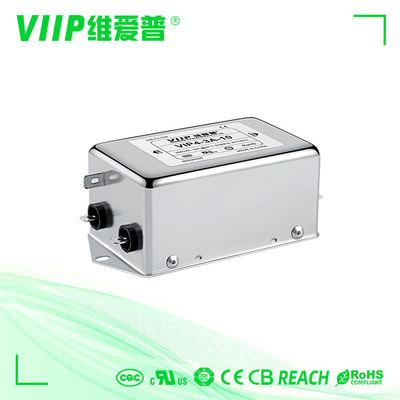

20A 50/60HZ EMC EMI Filter Materiał filtra energii elektrycznej do urządzeń

Nazwa marki:	VIIP WeiAiPu
Numer modelu:	VIP4-2B-10
MOQ:	1 sztuk
Cena £:	Zbywalny
Szczegóły opakowania:	333318
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE TUV UL CQC

Rodzaj:

Filtr EMI EMC

Zastosowanie:

element ładujący

Orzecznictwo:

CE ROHS,ISO; TUV

Linia do linii:

1760 VDC

Prąd nominalny:

Zakres temperatury:

25 / 085 / 21

Impedancja wejściowa:

500VDC/100MOHM MIN

Zakres częstotliwości:

150 kHz do 30 GHz

Temperatura przechowywania:

-40°C~+85°C

Pozycja:

FILTR EMI

Częstotliwość robocza:

50/60hz

Nominalna częstotliwość środkowa:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Wymiary:

Różni się w zależności od modelu

Port:

Shenzhen

Styl zakończenia:

Kołki lutownicze

Prąd nominalny:

Różne

Waga:

290G-1000G

Rezystancja izolacji:

≥100MΩ

Zgodne z wymogami Rohs:

- Tak, proszę.

Wilgotność:

≤95% wilgotności względnej

Możliwość Supply:

2000 sztuk w ciągu 10-15 dni

Podkreślić:

50/60Hz EMC EMI Filter

20A Filtr EMI EMC

Filtr EMC EMI dla urządzeń

Opis produktu

20A 50/60HZ EMC EMI Filter Materiał filtra energii elektrycznej do urządzeń

20A 50/60HZ EMC EMI Filter Materiał filtra energii elektrycznej do urządzeń 0

Filtr EMC EMI Szybki szczegół:

Pozycja	Filtr EMC EMI
Model	VIP4-2B-10
Pochodzenie kraju	Chiny
Rodzaj opakowania	Śrubokręt
Częstotliwość nominalna centrum	10 K-30 MHz
Utrata wstawienia	60~90dB
Impedancja wejściowa	50Ω
Napęd nominalny	110V/250V
Prąd nominalny	10A
Temperatura	40°C
Zakres temperatury	-25°C~+85°C
Częstotliwość działania	50/60HZ
Od linii do linii	1760VDC
Linia do Ziemi	2000VDC
Próbki	dostępne
MOQ	1 PCS
Ceny	Negocjowane
Czas realizacji	3 ~ 20 dni roboczych

Filtr EMC EMICharakterystyka:

1Nasze filtry prądu przemiennego o wyjątkowej wydajności, z znacznie lepszym tłumieniem sygnałów trybów wspólnych i różnicowych, a także skutecznym filtrem niskiej częstotliwości.
2Oferujemy wiele opcji terminali, dając Państwu elastyczność w wyborze najlepszego dla Państwa potrzeb.
3Oferujemy szeroki wybór części i kombinacji, aby spełnić unikalne wymagania badań EMC każdego klienta.
4Nasze filtry są również dostępne w konfiguracji 380VAC, zapewniając kompatybilność z szerokim zakresem systemów elektrycznych.

Filtr EMC EMIWnioski:

1. Sprzęt elektryczny i elektroniczny

2Silnik serwomocyny jednofazowej

3. Sprzęt komputerowy

4. sprzęt stomatologiczny

5. Stacja ładowania / wyposażenie

6. Pojazd elektryczny

7Systemy magazynowania energii

Filtr EMC EMISpecyfikacje:

Część nr.	Prąd nominalny [A]	250VAC/50Hz @ 20C Prąd przecieku [mA]	Wymiary fizyczne	Schemat elektryczny	Terminalów			Masa [g]
Część nr.	Prąd nominalny [A]	250VAC/50Hz @ 20C Prąd przecieku [mA]	Wymiary fizyczne	Schemat elektryczny	śruby	blok końcowy	druty	Masa [g]
VIP4-2A-01	1A	< 0,5 mA	Rys. 2	Rys. 1	- Nie, nie.	- Nie, nie.	0	95
VIP4-2A-03	3A	< 0,5 mA	Rys. 2	Rys. 1	- Nie, nie.	- Nie, nie.	0	95
VIP4-2A-06	6A	< 0,5 mA	Rys. 2	Rys. 1	- Nie, nie.	- Nie, nie.	0	95
VIP4-2A-10	10A	< 1,0 mA	Rys. 4	Rys. 1	- Nie, nie.	0	- Nie, nie.	170
VIP4-2B-06	6A	< 1,0 mA	Rys. 4	Rys. 2	M4	0	- Nie, nie.	170
VIP4-2B-10	10A	< 1,0 mA	Rys. 4	Rys. 2	M4	0	- Nie, nie.	170
VIP4-2B-20	20A	< 1,0 mA	Rys. 4	Rys. 2	M4	0	- Nie, nie.	321
VIP4-2B -50	50A	< 2,0 mA	Rys. 5	Rys. 2	M6	- Nie, nie.	- Nie, nie.	1400
VIP4-2B-100	100A	< 2,0 mA	Rys. 5	Rys. 2	M6	- Nie, nie.	- Nie, nie.	2000
VIP4-2B-200	200A	< 2,0 mA	Rys. 5	Rys. 2	M8	- Nie, nie.	- Nie, nie.	3000
VIP4-2C-01	1A	< 0,5 mA	Rys. 1	Rys. 3	M10	- Nie, nie.	0	65
VIP4-2C-03	3A	< 0,5 mA	Rys. 2	Rys. 3	M10	- Nie, nie.	0	95
VIP4-2C-06	6A	< 1,0 mA	Rys. 4	Rys. 3	M4	0	- Nie, nie.	175
VIP4-2C-10	10A	< 1,0 mA	Rys. 4	Rys. 3	M4	0	- Nie, nie.	175
VIP4-2C-20	20A	< 1,0 mA	Rys. 5	Rys. 3	M4	- Nie, nie.	- Nie, nie.	600
VIP4-2C-50	50A	< 2,0 mA	Rys. 5	Rys. 3	M6	- Nie, nie.	- Nie, nie.	1600

Schemat elektryczny:

20A 50/60HZ EMC EMI Filter Materiał filtra energii elektrycznej do urządzeń 1

Wymiar mechaniczny (jednostka: mm)

20A 50/60HZ EMC EMI Filter Materiał filtra energii elektrycznej do urządzeń 2

Nasza firma

1.Zamówione:Mamy profesjonalny zespół badawczo-rozwojowy; naszym celem jest nie pozwalać klientom

Wydać dodatkowe pieniądze.

2Spółka notowana na giełdzie: Krajowe przedsiębiorstwa o wysokiej technologii, gwarancja marki, niezawodna jakość, i mamy odpowiednie certyfikaty produktów.

3Testy korekty: współpracujemy z najlepszymi laboratoriami badawczymi, aby zapewnić bezpłatne

Wsparcie techniczne w zakresie korekty EMC, próbki i badanie przewodzenia wolnego.

4Produkcja w skali: Technologia automatyzacji, produkcja w skali, doskonała cena, doskonała obsługa,

Jakie są 4 rodzaje filtrów

Cztery główne typy filtrów to:

Filtr o niskim przejściu: umożliwia przejście częstotliwości poniżej określonej częstotliwości granicznej przy jednoczesnym tłumieniu częstotliwości powyżej granicy granicznej.

Filtr wysokiego przejścia: pozwala przejść częstotliwościom powyżej określonej częstotliwości granicznej, przy jednoczesnym tłumieniu częstotliwości poniżej granicy granicznej.

Filtr przepustowy: umożliwia przejście określonego zakresu częstotliwości, znanego jako przepustowy, przy jednoczesnym tłumieniu częstotliwości poza tym zakresem.

Filtr stop-band (znany również jako filtr wyrywkowy): Atenuuje określony zakres częstotliwości, znany jako stopband, jednocześnie umożliwiając przejście częstotliwości spoza tego zakresu.

Filtry te są powszechnie stosowane w różnych systemach elektronicznych i aplikacjach do przetwarzania sygnałów w celu kontrolowania zawartości częstotliwości sygnałów.
