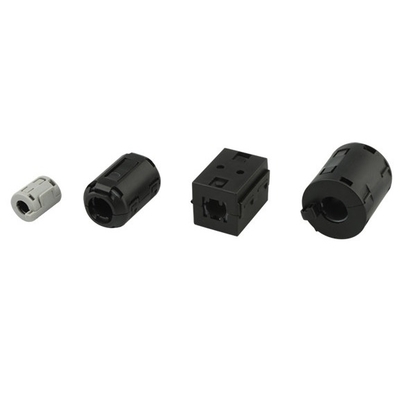

Clip-On Ferrite Ring Core RFI EMI Noise Suppressor Kabel ferrite ring core

Szybki szczegół:

• Miejsce pochodzenia: Guangdong, Chiny
• Nazwa marki: VIP
• Numer modelu:V18011B
• Typ: Miękki
• Kompozyt:Ferrytowy magnes
• Kształt: cylindryczny
• Zastosowanie:Magnes przemysłowy
• Tolerancja: ± 1%
• Czas dostawy: w ciągu 7 dni
• Nazwa produktu:Clip-on Ferrite Magnetic Ring Core RFI EMI Noise Suppressor Cable Clip
• Materiał: F9
• Impedancja:155 ohm min przy 100MHz

Klip kablowy tłumiącego hałas RFI EMI:Klip filtra hałasu RFI EMI;Rdzeń ferrytowy z pokrywą z tworzywa sztucznego;Pomaga zmniejszyć EMI na liniach prądu przemiennego.

Rdzenie ferrytowe: Zmniejszają zakłócenia elektromagnetyczne i poprawiają integralność sygnału; Łatwe w instalacji, wystarczy je założyć i uzyskasz wyraźniejszy sygnał i szybsze przesyłanie danych.

Specyfikacje:

Zastosowanie:

✔ 3,5 mm / 0,14 in (średnica wewnętrzna): nadaje się do kabli 0,06 - 0,14 in / 1,5 - 3,5 mm
Zastosowanie: DVR samochodowy, kabel słuchawkowy, kabel głośnikowy, kabel myszy, kabel klawiatury, kabel USB itp.
✔ 5 mm / 0.2in (średnica wewnętrzna): nadaje się do kabli o średnicy 0.14 - 0.2in / 3.5 - 5 mm
Zastosowanie: DVR samochodowy, kabel głośnikowy, kabel myszy, kabel klawiatury, kabel USB, kabel kamery RS232 itp.
✔ 7 mm / 0.27in (średnica wewnętrzna): nadaje się do kabli o średnicy 0.2 - 0.27in / 5 - 7 mm
Wykorzystanie: kabel AV, dźwięk koaksjalny, linia zasilania audio, kamera IP serial port itp.
✔ 9 mm / 0,35 in (średnica wewnętrzna): odpowiednie do kabli 0,27 - 0,35 in / 7 - 9 mm
Wykorzystanie: kabel HDMI, kabel VGA, kabel DVI, linia zasilania, kabel głośnikowy, kabel przemysłowy itp.
✔ 13 mm / 0,51 in (średnica wewnętrzna): nadaje się do kabli 0,35 - 0,51 in / 9 - 13 mm
Wykorzystanie: kabel HDMI, linia komunikacji IP, kabel DVI, kabel VGA z przebiciem itp.


Co to jest nizn Core?

Rdzenie NiZn (nikl-cynk) to rodzaj rdzenia magnetycznego stosowany w różnych zastosowaniach elektronicznych i elektrycznych, w szczególności w transformatorach o wysokiej częstotliwości, indukcjach i innych komponentach magnetycznych.Rdzeń NiZn składa się z ferrytu niklowo-cynkowego, który wykazuje specyficzne właściwości magnetyczne odpowiednie do zastosowań w zakresie wysokiej częstotliwości.

Główne cechy rdzeni NiZn obejmują:

Wysoka przepuszczalność: Rdzenie NiZn mają wysoką pierwotną przepuszczalność, co sprawia, że są one odpowiednie do zastosowań wymagających wysokiej indukcji i efektywnego przenoszenia energii przy wysokich częstotliwościach.

Niskie straty rdzenia: rdzenie NiZn wykazują stosunkowo niskie straty rdzenia przy wysokich częstotliwościach, co przyczynia się do ich wydajności w zastosowaniach o wysokiej częstotliwości.

Odpowiedź na częstotliwości: Rdzenie NiZn są zaprojektowane tak, aby dobrze działały w zakresie wysokiej częstotliwości, zazwyczaj w pasmach częstotliwości od MHz do GHz.Są powszechnie stosowane w zastosowaniach takich jak transformatory RF (radiofrekwencyjne), filtry i obwody dopasowujące impedancje.

Charakterystyka nasycenia: rdzenie NiZn mają specyficzne właściwości nasycenia, które sprawiają, że nadają się do zastosowań wymagających wysokiej gęstości strumienia magnetycznego przy wysokich częstotliwościach.

Skład materiału: Skład rdzeni NiZn obejmuje mieszaninę tlenku niklu i tlenku cynku wraz z innymi dodatkami.Specyficzna formuła i przetwarzanie materiału przyczyniają się do jego wysokiej przepuszczalności i innych właściwości magnetycznych.
